Maschinen (Web-App)¶
Referenz — Das Modul Maschinen der Web-App: Maschinenpark mit Karten- und Listenansicht und die Maschinenseite
Wofür Sie diesen Bereich nutzen¶
Unter Maschinen pflegen Sie die Maschinen Ihres Werks — die Stammdaten, mit denen Aufträge, Designer und Hallenplaner arbeiten. Die Herzog-Modelle als Vorlage stehen im eigenen Bereich Herzog-Katalog; von dort legen Sie eine Maschine direkt an. Die Bedeutung der Maschinendaten steht in der Referenz der Desktop-App (Flechtmaschinen, Spulmaschinen, Maschinenpark); hier geht es um die Bedienung im Browser.

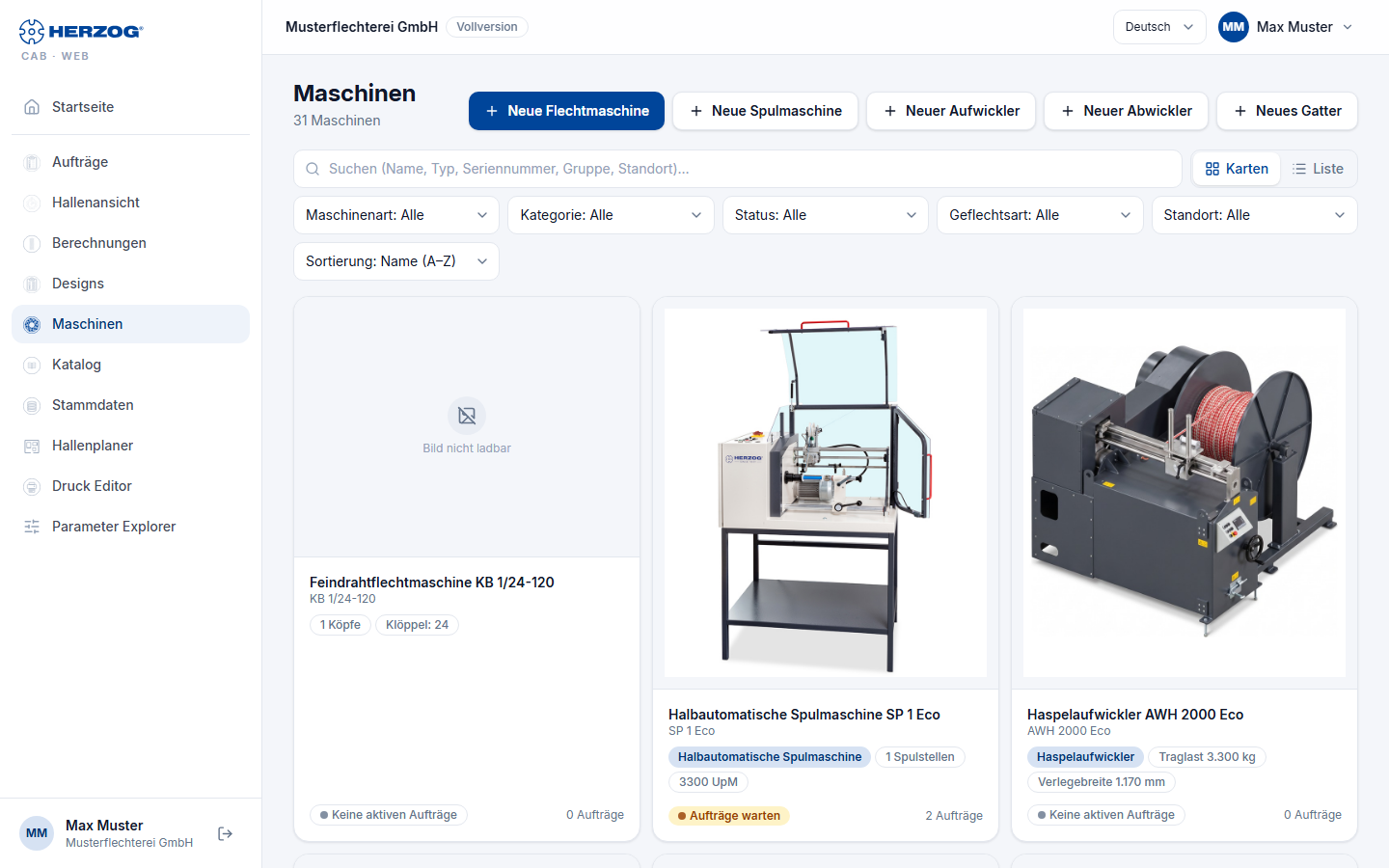

Maschinenpark¶
| Element | Bedeutung |
|---|---|
| Neue Flechtmaschine / Neue Spulmaschine | Öffnen die Maschinenseite für eine neue Maschine. |
| Suchen | Filtert nach Name, Typ, Seriennummer, Gruppe oder Standort. |
| Ansicht: Karten / Liste | Karten mit Bild und Kennwerten oder eine Tabelle. |
| Filter | Maschinenart (Flecht-/Spulmaschinen), Kategorie, Status, Gruppe, Geflechtsart, Standort; die Trefferzahl steht daneben (n von m Maschinen). |
| Sortierung | Reihenfolge der Liste. |
| Karte / Zeile | Name, Typ, Kategorie, Standort, Status, Kennwerte (Köpfe, Klöppel, Drehzahl bzw. Spulstellen und UpM) und die Zahl der laufenden Aufträge. Ein Klick öffnet die Maschinenseite. |

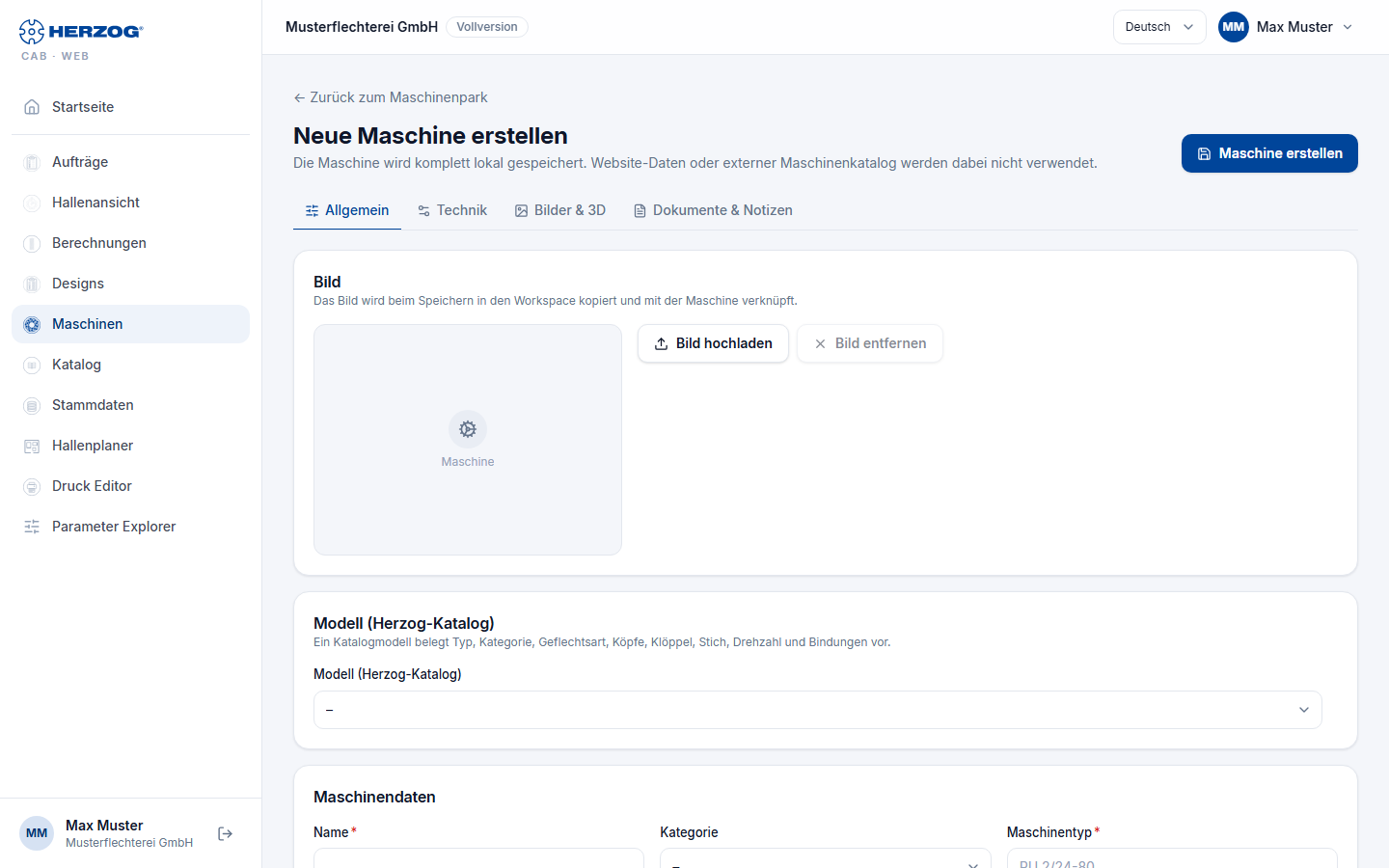

Maschinenseite¶
Die Maschinenseite ist in vier Reiter gegliedert; Speichern sitzt oben rechts, daneben Löschen und Versionen mit den früheren Fassungen der Maschine. ← Zurück zum Maschinenpark führt zur Liste. Zum Ändern brauchen Sie das Recht Stammdaten bearbeiten — sonst ist die Seite nur lesbar und nennt das fehlende Recht.
| Reiter | Inhalt |
|---|---|
| Allgemein | Bild (Bild hochladen / Bild entfernen), Modell (Herzog-Katalog) — ein Katalogmodell belegt Typ, Kategorie, Geflechtsart, Köpfe, Klöppel, Stich, Drehzahl und Bindungen vor —, Maschinendaten (Name, Baureihe, Kategorie, Maschinentyp, Seriennummer, Gruppe, Standort, Baujahr, Status) und die laufenden Aufträge dieser Maschine. |
| Technik | Flechtmaschine: Geflechtsart, Einschnitte Endflügelrad, Max. Klöppel pro Kopf, Köpfe, Stich, Klöppelart, Drehzahl, Ölmenge, Klöppel gesamt, Bindungen, Passende Spulen, Abmessungen (Länge, Breite, Höhe — mit Maße berechnen überschlägig aus Köpfen, Klöppeln und Stich), Aufwicklung, Abzugsoption (frei oder aus den Vorschlägen des Katalogmodells; das Umschalten der Aufwicklung lässt einen gewählten Abzug stehen), Meterzähler und Zubehör. Spulmaschine: Wickeltechnik (Spulstellen, Spulendurchmesser, Spullänge, Drehzahl, Verlegung, Wickelart, Geschwindigkeitsführung, Fadenspannung, Steuerung, Antrieb, Verlegeschritt, Verlegebreite, Spulengewicht, Einrichtzeit je Auftrag, Bestückungszeit je Spule), Zähler, Überwachung, Materialien, automatischer Spulenwechsel (SPA), Fadenhandling, Litzenschlag (HLM) und Zubehör. Aufwickler, Abwickler und Gatter: ihre Bauart- und Maßangaben und Zubehör. |
| Bilder & 3D | Box-Ansichten: bis zu fünf Bilder (Vorderseite, Rückansicht, links, rechts, Draufsicht) für die Ersatz-Box in der 3D-Halle; 3D-Modell (OBJ) nur für interne Konten, Massstab, Drehung X/Y/Z, Ausrichtung vorne. |
| Dokumente & Notizen | Beschreibung, Dokumente (Bedienungsanleitungen, Datenblätter, Abzugstabellen … über Dokument hinzufügen, mit Öffnen und Dokument entfernen) und Notizen. |
Zubehör steht bei allen Maschinenarten im Reiter Technik als Liste zum Ankreuzen: die Vorschläge des Katalogmodells, gruppiert wie im Herzog-Katalog (sofern er für Ihr Konto freigeschaltet ist), dazu eigenes Zubehör — neben Katalogvorschlägen unter Eigenes Zubehör. Neues tragen Sie in das Feld Zubehör hinzufügen ein und bestätigen mit Hinzufügen oder der Eingabetaste; es erscheint gleich angekreuzt. Gespeichert wird, was angekreuzt ist.
Bilder und Dokumente landen in der Medienbibliothek des Kontos. Löschen entfernt die Maschine samt Bild, Dokumenten und 3D-Modell — mit Sicherheitsabfrage. Die Maschine selbst kommt in den Papierkorb; Bild, Dokumente und 3D-Modell sind dagegen endgültig weg.
Spulzeit-Vorbelegung
Einrichtzeit je Auftrag und Bestückungszeit je Spule einer Spulmaschine sind die Vorgaben für die Spulzeit-Hochrechnung im Spulauftrag; dort lassen sie sich je Auftrag übersteuern.
Maschine aus dem Herzog-Katalog¶
Statt eine Maschine von Hand anzulegen, übernehmen Sie ein Herzog-Modell: Im Herzog-Katalog wählen Sie Zubehör, Abzug und Besetzung, tragen Gruppe, Seriennummer und Namen ein und legen die Maschine mit Zu Flechtmaschinen hinzufügen (bzw. Zu Spulmaschinen hinzufügen …) direkt an — mit der Technik und dem Bild aus dem Katalog. Danach steht sie im Maschinenpark; alles Weitere ergänzen Sie auf der Maschinenseite.
