Abwickler

Referenz — Abwickler der Baureihen AB, ABS, ABST und ABA anlegen und pflegen: Trommelmaße, Traglast, Trommelhub, Abwickelspannung, Zubehör und Dokumente.

Wofür Sie diesen Bereich nutzen

Unter Stammdaten > Abwickler legen Sie die Abwickler Ihres Werks an. Ein Abwickler lässt Material wie Seele, Seil oder Kabel von einer Trommel in die nachfolgende Maschine ablaufen — etwa die Seele, die in einer Flechtmaschine umflochten wird. Im Maschinenpark haben Abwickler einen eigenen Filter.

Neu ab Version 2.1.0

Abwickler sind eine eigene Maschinenart. Liste und Dialog sind aufgebaut wie bei den Aufwicklern.

Der Bildschirm im Überblick

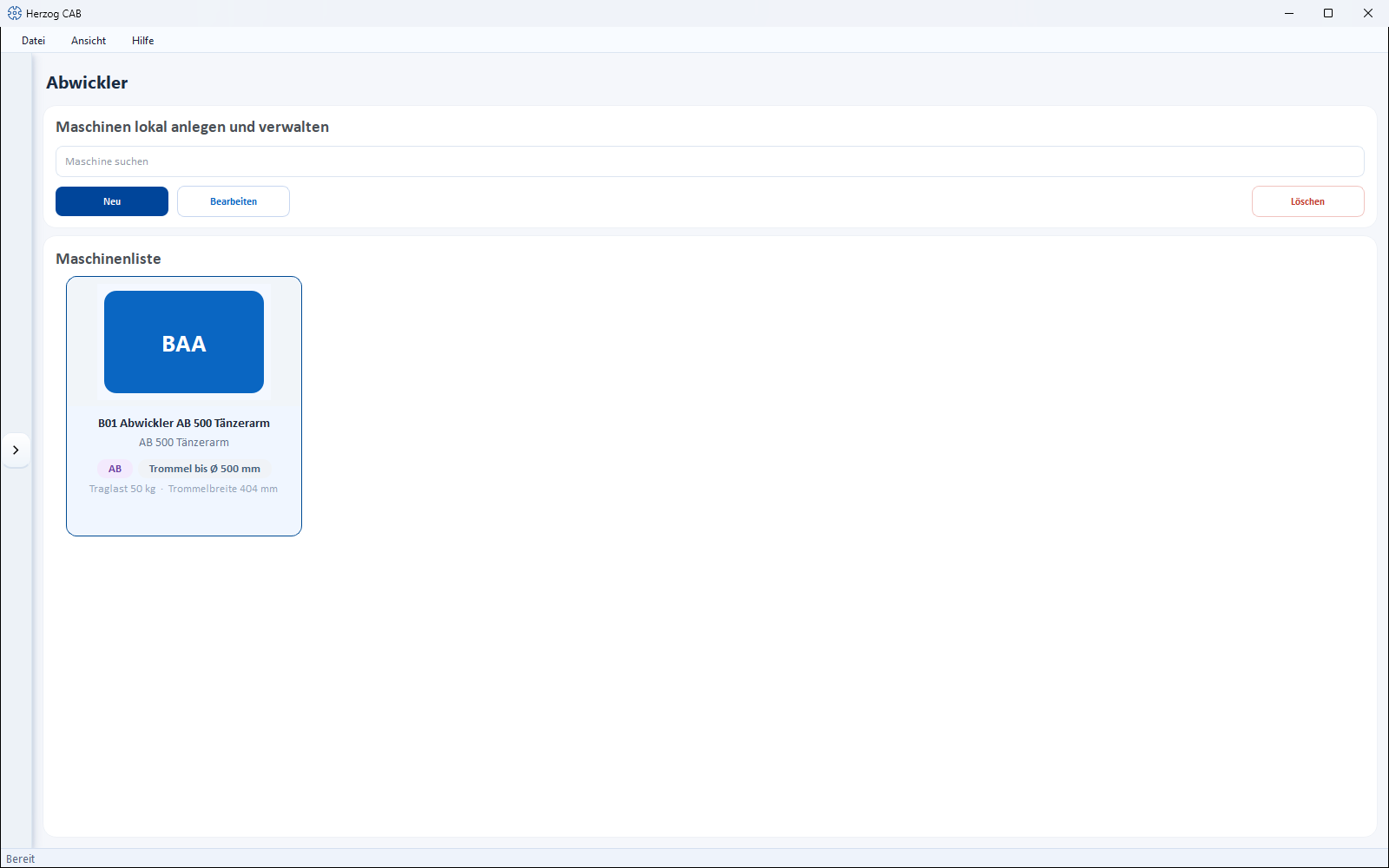

Seite Abwickler mit Suchfeld, Neu, Bearbeiten, Löschen und einer Abwickler-Karte in der Maschinenliste

Oben liegt eine Werkzeugleiste, darunter die Maschinenliste als Karten. Jede Karte zeigt Bild, Baureihe (ohne Baureihe Abwickler), Trommel bis Ø … mm sowie Traglast … kg und Trommelbreite … mm, soweit hinterlegt.

Werkzeugleiste (Maschine suchen, Neu, Bearbeiten, Löschen), Doppelklick und Kontextmenü (Öffnen, Bearbeiten, Duplizieren, Löschen) funktionieren wie bei den Aufwicklern. Herzog-Abwickler legen Sie am schnellsten über den Herzog-Katalog an (Reiter Abwickler).

Der Dialog „Neuen Abwickler erstellen"

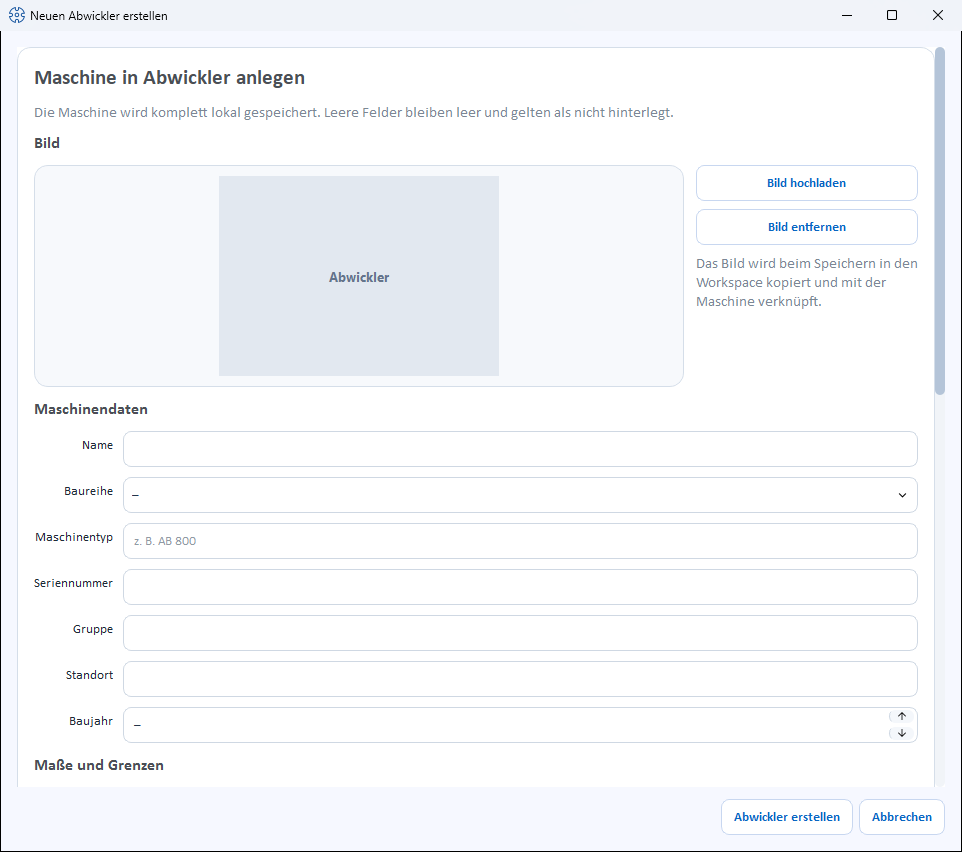

Dialog „Neuen Abwickler erstellen“ mit Bild und Abschnitt Maschinendaten

Der Dialog ist von oben nach unten in Abschnitte gegliedert. Leere Felder bleiben leer und gelten als nicht hinterlegt.


  • Bild hochladen – wählt ein Maschinenbild aus der Medienbibliothek.
  • Bild aus Katalog übernehmen – erscheint nur, solange der Abwickler kein eigenes Bild hat und sein Maschinentyp einem Modell aus dem Herzog-Katalog entspricht (Internetverbindung nötig).
  • Bild entfernen – nimmt das Bild wieder weg.

Maschinendaten

Feld Bedeutung
Name Anzeigename der Maschine. Pflichtfeld.
Baureihe Eine der Baureihen (siehe unten) oder –.
Maschinentyp Typbezeichnung, z. B. AB 800. Bleibt das Feld leer, wird die Baureihe als Maschinentyp gespeichert.
Seriennummer Seriennummer der Maschine.
Gruppe Frei vergebbare Gruppierung.
Standort Halle/Werk/Abteilung.
Baujahr Baujahr (oder –).

Maße und Grenzen

Feld Einheit Bedeutung
Trommeldurchmesser (min–max) mm Kleinster und größter Trommeldurchmesser, den der Abwickler aufnimmt.
Trommelbreite max. mm Größte Trommelbreite.
Traglast kg Gesamtgewicht der bestückten Trommel: Trommel plus aufgewickeltes Material.
Pinolendurchmesser mm Durchmesser der Pinole. Er wird an die jeweilige Trommel angepasst und entscheidet nicht, ob eine Trommel passt.
Materialdurchmesser (min–max) mm Durchmesser des Materials, das vom Abwickler abläuft, z. B. Seele oder Seil (eine Nachkommastelle).

Bauart

Feld Bedeutung
Trommelhub kein Hub, Handhubkurbel, elektrisch, pneumatisch oder hydraulisch (oder –).
Abwickelspannung Ankreuzfelder Bremse, Tänzerarm, Flaschenzugtänzer — mehrere zugleich möglich. Kein Haken bedeutet: ohne Bremse.
Antrieb Ankreuzfeld motorisch angetrieben.
Trommel Ankreuzfeld traversierend.

Zubehör und Dokumente

Zubehör zum Ankreuzen (Katalogvorschläge und eigenes Zubehör) und Dokumente (Kategorien Bedienungsanleitung, Datenblatt, Wartung, Ersatzteile, Sonstiges) funktionieren wie bei den Aufwicklern.

Speichern

Unten schließen Sie den Dialog mit Abwickler erstellen ab oder verwerfen ihn mit Abbrechen. Beim Bearbeiten heißt die Schaltfläche Speichern. Ohne Namen erscheint Bitte einen Namen eingeben.; ist bei Trommeldurchmesser oder Materialdurchmesser der untere Wert größer als der obere, meldet der Dialog „…: der untere Wert ist größer als der obere."

Die Baureihen

Baureihe Bezeichnung
AB Abwickler
ABS Abwickler mit hydraulischem Trommelhub
ABST Abwickler mit traversierender Trommel
ABA Angetriebener Abwickler
