Parameter-Übersicht¶
Referenz — Alle aktuell aktiven Programmwerte mit Wert, Quelle und Beschreibung
Wofür Sie diesen Bereich nutzen¶
Die Parameter-Übersicht (in der App auch „Parameter Explorer“ genannt) zeigt alle Programmwerte, die Herzog CAB gerade im Kontext aktiv hält, an einer einzigen Stelle – mit ihrem aktuellen Wert, ihrer Herkunft und einer Beschreibung. Sie ist vor allem ein Experten- und Diagnosewerkzeug, um nachzuvollziehen, wie Werte zwischen Auftrag, Berechnungen und Designer zusammenhängen, und um genau die Programmwerte zu finden, die Sie z. B. in einer Druckvorlage als Platzhalter verwenden möchten.

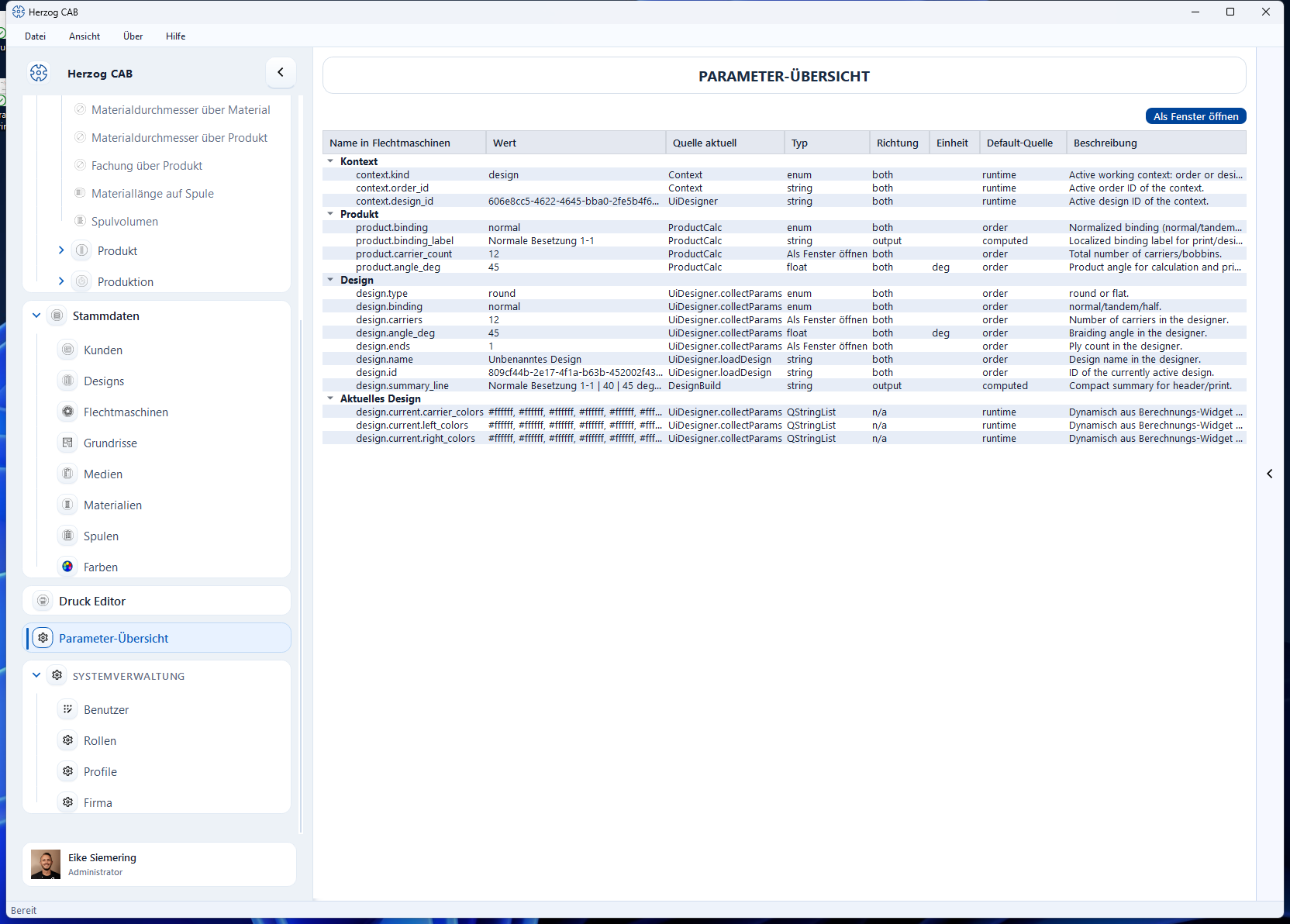

Der Bildschirm im Überblick¶
Sie erreichen die Parameter-Übersicht über den gleichnamigen Navigationspunkt. Oben rechts steht die Schaltfläche Als Fenster öffnen, darunter die Baumtabelle mit allen Parametern, gruppiert nach Bereich.
Bedienelemente im Detail¶
Als Fenster öffnen¶
Öffnet die Parameter-Übersicht zusätzlich in einem eigenen, unabhängigen Fenster (z. B. um sie auf einen zweiten Bildschirm zu ziehen, während Sie an anderer Stelle weiterarbeiten). Ein erneuter Klick bringt ein bereits geöffnetes Fenster nur wieder in den Vordergrund, statt ein zweites zu öffnen.
Baumtabelle¶
Die Parameter sind nach Bereich gruppiert und aufgeklappt dargestellt, z. B. Kontext, Auftrag, Kunde, Maschine, Design, Aktuelles Design, Designbibliothek, Berechnungen (mit einer Untergruppe je zuletzt genutzter Berechnung) und Laufzeitwerte für Werte, die zur Laufzeit aus einem Berechnungs-Baustein übernommen wurden. Nur Parameter, für die aktuell ein Wert vorliegt, erscheinen in der Liste.
| Spalte | Bedeutung |
|---|---|
| Parameter-ID | Eindeutiger technischer Name des Parameters (z. B. winding.line_speed_m_per_min). |
| Wert | Aktueller Wert. Wurde er geändert, ohne dass die zugehörige Berechnung schon neu ausgeführt wurde, erscheint er kursiv mit dem Zusatz „(dirty)“. |
| Quelle aktuell | Woher der aktuelle Wert stammt (z. B. eine Berechnung, der Auftrag oder eine manuelle Eingabe). |
| Typ | Datentyp des Parameters (int, float, bool, string, enum oder string_list). |
| Richtung | Ob der Parameter eine Eingabe (input), ein Ergebnis (output) oder beides (both) ist. |
| Einheit | Maßeinheit des Werts, sofern vorhanden. |
| Default-Quelle | Woher der Vorgabewert stammt. |
| Beschreibung | Kurzerläuterung des Parameters. |
Die Übersicht aktualisiert sich automatisch, sobald sich ein Parameterwert ändert – ein manuelles Neuladen ist nicht nötig.
Berechtigung erforderlich
Zum Öffnen der Parameter-Übersicht benötigen Sie die Berechtigung Parameter Explorer öffnen (Gruppe „Spezialwerkzeuge“). Mehr dazu unter Rollen.
Für den Alltag selten nötig
Die normale Bedienung läuft über die Berechnungen und den Flechtauftrag. Die Parameter-Übersicht hilft, wenn Sie ein Ergebnis nachvollziehen, eine ungewöhnliche Wertkonstellation prüfen oder den technischen Namen eines Werts für eine Druckvorlage nachschlagen möchten.
