Geflechtsart und Parameter

Referenz — das Parameter-Panel des Designers: Geflechtsart, Geflechtsbindung, Bahn-Art, Klöppelzahl, Flechtwinkel, Fachung mit Material-Ø, Bedeckung und Geflechts-Ø sowie Seelen.

Wofür Sie diesen Bereich nutzen

Im linken Panel des Designers legen Sie die Grundeinstellungen eines Designs fest: welches Geflecht entsteht (Geflechtsart und Bindung) und mit welcher Maschinen-Konfiguration (Klöppelzahl, Flechtwinkel, Fachung). Jede Änderung baut das Flechtbild, die Klöppeltabelle und die Besetzungsübersicht sofort neu auf — Sie sehen also unmittelbar, welche Auswahl zu welcher Darstellung führt. Der Designer beherrscht sechs Geflechtsarten; jedes Flechtbild ist aus der Kinematik der jeweiligen Maschine hergeleitet.

Der Bildschirm im Überblick

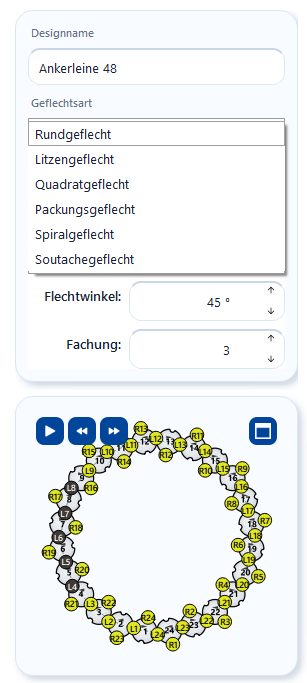

Parameter-Panel mit aufgeklappter Auswahlliste Geflechtsart und allen sechs Geflechtsarten

Die Karte ist kompakt und scrollbar — auf kleinen Bildschirmen rollen Sie im Panel, um die unteren Felder zu erreichen.

Bedienelemente im Detail

Designname

Freitextfeld für die Bezeichnung des Designs (Platzhalter „Designname eingeben"). Der Name erscheint in der Dokument-Kopfzeile, in der Designbibliothek und auf Ausdrucken. Sie können ihn auch später noch im Speichern-Dialog anpassen.

Geflechtsart

Die Auswahlliste Geflechtsart bestimmt den Geflechttyp. Die Auswahl steuert, wie das Flechtbild aufgebaut wird, welche Bindungen und Klöppelzahlen zulässig sind und wie die Besetzungsübersicht aussieht. Beim Zeigen auf einen Eintrag erklärt ein Hinweis die Maschinenbauart.

Geflechtsart Beschreibung
Rundgeflecht Rundes Geflecht mit zwei gegenläufigen Läufen (Linkslauf und Rechtslauf) auf einem Ring von Flügelrädern. Das Flechtbild zeigt den umlaufenden Geflechtstrang als flachen Ausschnitt; die Ansichten Zylinder und 3D zeigen ihn rund (siehe 3D-Ansicht).
Litzengeflecht Flaches Geflecht (Litze) mit einer offenen Gangbahn — die Klöppel pendeln zwischen den beiden größeren Endrädern hin und her.
Quadratgeflecht Quadratischer Geflechtquerschnitt: 4 Flügelräder mit 4 bis 18 Einschnitten tragen 8 bis 36 Klöppel auf zwei Gangbahnen. Ansichten Voll, Vierkant (drehbar) und 3D.
Spiralgeflecht Spiralflechter mit 4 Flügelrädern im festen Außenkranz: 12 Klöppel (3 Einschnitte je Rad, 3 Gangbahnen) oder 20 Klöppel (5 Einschnitte, 5 Gangbahnen); Besetzung 1 voll / 1 leer.
Packungsgeflecht Packungsflechter mit Flügelrädern im Raster. Über Bahn-Art wählen Sie die Familie — 2-bahnig, 3-bahnig, 4-bahnig oder rund —, über Klöppel die Größe. Ansichten Voll, Vierkant (drehbar) und 3D.
Soutachegeflecht Zwei Flügelräder mit je so vielen Einschnitten wie Klöppeln auf einer Achter-Bahn: 3, 5, 7, 9 oder 11 Klöppel (immer ungerade), Besetzung 1 voll / 1 leer — wahlweise mit zwei Seelen durch die Flügelrad-Achsen.

Wechsel der Geflechtsart passt die Klöppelzahl an

Beim Umschalten der Geflechtsart (oder der Bindung) springt das Feld Anzahl Klöppel automatisch auf den nächstliegenden zulässigen Wert der neuen Auswahl (siehe Tabelle unten). Die Werkzeugleiste blendet die passenden Ansichts-Schalter ein.

Geflechtsbindung

Die Auswahlliste Geflechtsbindung legt die Besetzungsregel der Maschine fest:

Bindung Bedeutung
Normale Besetzung 1-1 Zweiflechtige Bindung 1-1: die Standardbesetzung.
Halbe Besetzung 1-3 Einflechtige Bindung 1-3: nur jede zweite mögliche Position ist besetzt.
Tandem Besetzung 2-2 Einflechtige Tandem-Bindung 2-2: die Klöppel laufen paarweise hintereinander.

Feste Bindungen

Packungs-, Spiral- und Soutachegeflecht haben eine konstruktionsbedingt feste Besetzung — die Liste Geflechtsbindung ist dann ausgeblendet. Beim Quadratgeflecht gibt es die Tandem-Besetzung nur für 8, 16, 24 und 32 Klöppel. Ist das Design aus einem Flechtauftrag heraus geöffnet, gibt der Auftrag Geflechtsart und Bindung vor — die Felder sind dann gesperrt.

Bahn-Art und Klöppel (nur Packungsgeflecht)

Feld Bedeutung
Bahn-Art Familie des Packungsflechters: 2-bahnig, 3-bahnig, 4-bahnig oder rund. Die Art legt Aufbau und Gangbahnen fest.
Klöppel Klöppelzahl der gewählten Art. Größen, die der Designer noch nicht abbilden kann, stehen ausgegraut mit dem Zusatz (in Vorbereitung) in der Liste.
Bahn-Art Klöppelzahlen
2-bahnig 8, 12, 16, 24
3-bahnig 12 (3×3 Räder à 4 Einschnitte), 18 (3×3 à 6), 20 (Mischräder, PA3 1/20-280) — 24 in Vorbereitung
4-bahnig 24 (4×4 à 6), 32 (4×4 à 8), 36 (Mischräder, PA4 1/36-400), 52 (Mischräder, PA4 1/52-320)
rund 12, 16, 24, 32

Anzahl Klöppel

Zahlenfeld mit Stufenauswahl: Die Pfeile springen direkt zum nächsten zulässigen Wert — welche Werte das sind, hängt von Geflechtsart und Bindung ab:

Geflechtsart Bindung Zulässige Klöppelzahlen
Rundgeflecht Normale Besetzung 1-1 12 bis 144 in 4er-Schritten
Rundgeflecht Tandem Besetzung 2-2 12 bis 144 in 4er-Schritten
Rundgeflecht Halbe Besetzung 1-3 6 bis 72 in 2er-Schritten
Litzengeflecht Normale Besetzung 1-1 9 bis 145 in 4er-Schritten
Litzengeflecht Tandem Besetzung 2-2 10 bis 50 in 4er-Schritten
Litzengeflecht Halbe Besetzung 1-3 5 bis 73 in 2er-Schritten
Quadratgeflecht Normale Besetzung 1-1 8, 12, 16, 20, 24, 28, 32, 36
Quadratgeflecht Tandem Besetzung 2-2 8, 16, 24, 32
Quadratgeflecht Halbe Besetzung 1-3 4, 6, 8, 10, 12, 14, 16, 18
Spiralgeflecht fest 12 oder 20
Packungsgeflecht fest je Bahn-Art, siehe oben
Soutachegeflecht fest 3, 5, 7, 9, 11

Obergrenzen gelten nur für den Designer

Die Obergrenzen der Tabelle sind Darstellungsgrenzen des Designers — sehr große Klöppelzahlen wären grafisch nicht mehr sinnvoll darstellbar. In den Berechnungen können Sie auch mit höheren Klöppelzahlen rechnen.

Flechtwinkel

Zahlenfeld für den Flechtwinkel des Produkts in Grad: 20° bis 80° in 1°-Schritten, Standardwert 45° (änderbar unter Einstellungen > Design). Der Winkel verändert die Steigung des Musters im Flechtbild und wirkt live auf die 3D-Ansicht. Der aktuelle Wert steht auch in der Dokument-Kopfzeile.

Feld und Regler zeigen den Winkel im eingestellten Bezug des Flechtwinkels. Die Angabe 20° bis 80° gilt für den Bezug Querrichtung (Herzog); beim Bezug Geflechtsachse erscheint derselbe Bereich als 10° bis 70°. Der Regler bleibt so gerichtet, dass nach rechts ein größerer angezeigter Wert folgt; sein Kurzhinweis zeigt ein Erklärbild des Bezugs.

Fachung

Zahlenfeld für die Anzahl der Fäden je Klöppelposition (1 bis 100). Die Fachung wird im Flechtbild dargestellt: Ab Fachung 2 trennen dünne Linien die Garne jeder Masche, auch wenn alle Garne gleich gefärbt sind. Ab Fachung 2 erscheint außerdem in der Werkzeugleiste der Garn-Wähler, mit dem Sie jedem Garn eine eigene Farbe geben — siehe Fachungsfarben. Zum Einfärben der Fäden und zu ihrer Drehung siehe Färben und Drehung.

Material-Ø, Bedeckung und Geflechts-Ø

Bei Rund- und Litzengeflecht stehen direkt unter Fachung drei weitere Zeilen untereinander. Bei Mischdesigns fehlen sie; abschalten lassen sie sich unter Einstellungen > Design.

Feld Bedeutung
Material-Ø Durchmesser des einzelnen Fadens (Garn/Draht) in mm, 0,00–100,00. Leer (–) = keine Angabe; der Geflechtsdurchmesser bleibt dann leer. Zusammen mit der TPM bestimmt er die Neigung der Drehungsstriche, siehe Drehung; beim 3D-Werkstoff Seil gilt er als Seildurchmesser.
Bedeckung (bei Litze: Füllung) Bedeckungsgrad des Geflechts in Prozent, Standard 70 % (änderbar in den Einstellungen). Steuert in der 3D-Ansicht die gezeichnete Fadendicke.
Geflechts-Ø (bei Litze: Produktbreite) Anzeige: der berechnete Geflechtsdurchmesser aus Klöppelzahl, Flechtwinkel, Fachung, Materialdurchmesser und Bedeckung — dieselbe Berechnung wie die Seite Durchmesser. Nur Anzeige; die Zeichnung bleibt maßstabslos.

Sind mehrere Design-Fenster offen, zeigen die Felder die Werte des aktiven Fensters.

Seelen einlegen (2 Kerne) — nur Soutachegeflecht

Ankreuzfeld: Zwei Seelenfäden (Kerneinlagen) laufen durch die Achsen der beiden Flügelräder und werden umflochten — die klassische Soutache-Kordel mit zwei Wülsten. Ausschalten für seelenlose Geflechte. In der 3D-Ansicht liegen die Seelen als Kerne innen im Geflecht.
