Aufwickler

Referenz — Aufwickler der Baureihen AW, AWS, AWST, AWSP, AWSA und AWH anlegen und pflegen: Trommelmaße, Traglast, Bauart, Haspel, Zubehör und Dokumente.

Wofür Sie diesen Bereich nutzen

Unter Stammdaten > Aufwickler legen Sie die Aufwickler Ihres Werks an. Ein Aufwickler steht hinter der Flechtmaschine und wickelt das fertige Produkt auf eine Trommel oder eine Haspel. Seine Grenzen — welche Trommeln er aufnimmt, wie schwer die bestückte Trommel sein darf, welche Produktdurchmesser er verarbeitet — prüft Herzog CAB in der Trommel- und Aufwicklerwahl und im Flechtauftrag (Tab Aufwicklung). Im Maschinenpark haben Aufwickler einen eigenen Filter.

Neu ab Version 2.1.0

Aufwickler sind eine eigene Maschinenart. Die Liste ist aufgebaut wie bei den Spulmaschinen; zum Anlegen und Bearbeiten öffnet sich ein eigener Dialog mit Trommelmaßen, Traglast und Bauart.

Der Bildschirm im Überblick

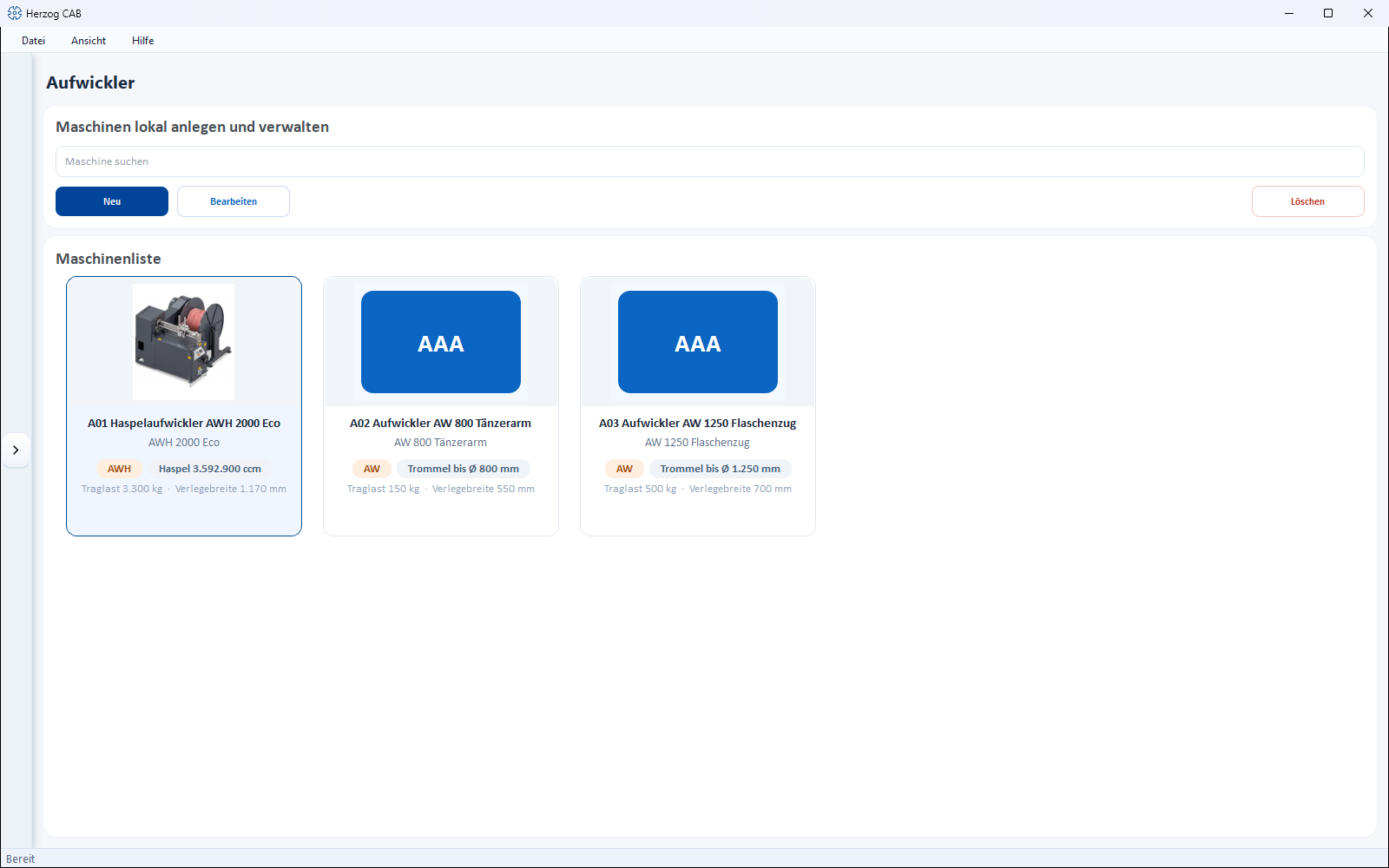

Seite Aufwickler mit drei Karten: Baureihe, Trommel- bzw. Haspelgröße, Traglast und Verlegebreite

Oben liegt eine Werkzeugleiste, darunter die Maschinenliste als Karten. Jede Karte zeigt Bild, Baureihe (ohne Baureihe Aufwickler) und die wichtigsten Angaben:

  • Trommel bis Ø … mm — der größte Trommeldurchmesser, bei einem Aufwickler mit Haspel stattdessen Haspel … ccm,
  • Traglast … kg und Verlegebreite … mm, soweit hinterlegt.

Werkzeugleiste

Schaltfläche Wirkung
Maschine suchen Filtert die Liste.
Neu Öffnet den Dialog Neuen Aufwickler erstellen (siehe unten).
Bearbeiten Öffnet den gewählten Aufwickler im Dialog Aufwickler bearbeiten.
Löschen Entfernt die gewählte(n) Maschine(n) mit Sicherheitsabfrage.

Ein Doppelklick auf eine Karte öffnet den Aufwickler ebenfalls zum Bearbeiten. Ein Rechtsklick öffnet ein Kontextmenü mit Öffnen, Bearbeiten, Duplizieren und Löschen; die Kopie heißt „… (Kopie)".

Aufwickler aus dem Herzog-Katalog

Herzog-Aufwickler legen Sie am schnellsten über den Herzog-Katalog an (Reiter Aufwickler): Technik und Bild kommen von dort, Sie tragen nur Gruppe, Seriennummer und Namen ein.

Der Dialog „Neuen Aufwickler erstellen"

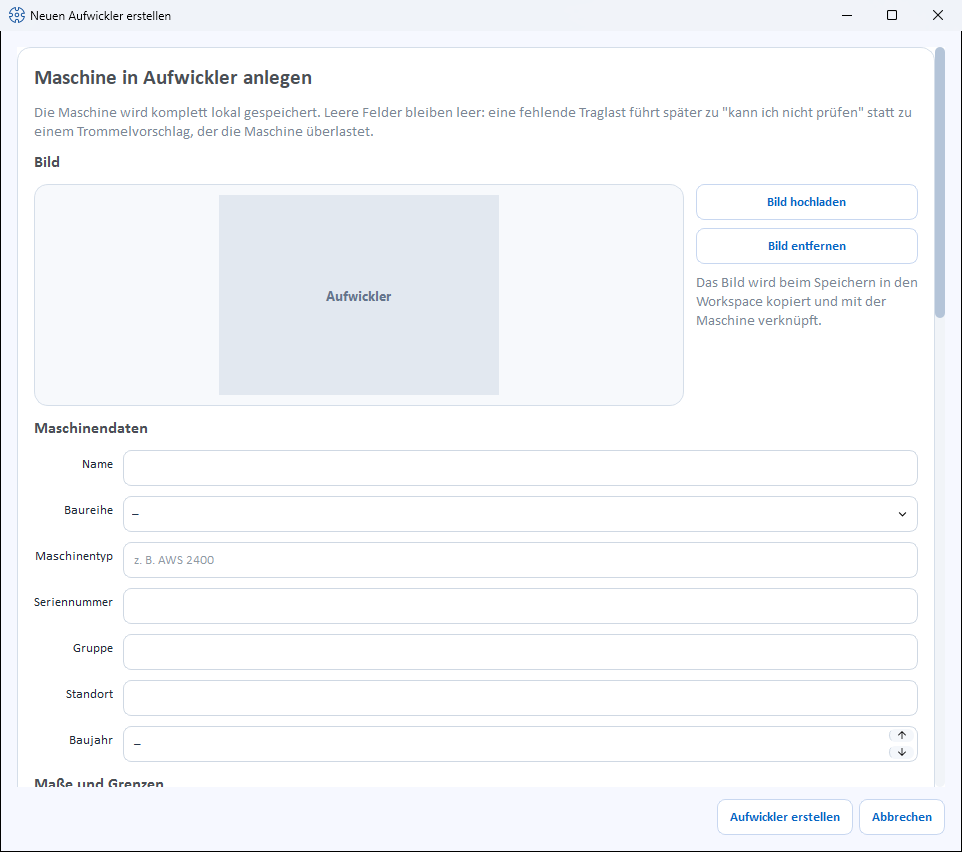

Dialog „Neuen Aufwickler erstellen“ mit Bild und Abschnitt Maschinendaten

Der Dialog ist von oben nach unten in Abschnitte gegliedert. Leere Zahlenfelder zeigen einen Strich mit Einheit (z. B. – mm) und gelten als nicht hinterlegt.

Unbekanntes leer lassen

Tragen Sie nur ein, was Sie wirklich wissen. Fehlt z. B. die Traglast, meldet die Trommel- und Aufwicklerwahl die Traglast als nicht prüfbar — statt eine Trommel vorzuschlagen, die den Aufwickler überlastet.


  • Bild hochladen – wählt ein Maschinenbild aus der Medienbibliothek.
  • Bild aus Katalog übernehmen – erscheint nur, solange der Aufwickler kein eigenes Bild hat und sein Maschinentyp einem Modell aus dem Herzog-Katalog entspricht. Lädt das Katalogbild aus dem Internet (dafür ist eine Internetverbindung nötig).
  • Bild entfernen – nimmt das Bild wieder weg.

Das Bild wird beim Speichern in den Arbeitsbereich kopiert und mit der Maschine verknüpft.

Maschinendaten

Feld Bedeutung
Name Anzeigename der Maschine. Pflichtfeld.
Baureihe Eine der Baureihen (siehe unten) oder –. Die Baureihe AWH setzt beim Wählen den Haken Diese Maschine wickelt auf eine Haspel.
Maschinentyp Typbezeichnung, z. B. AWS 2400. Bleibt das Feld leer, wird die Baureihe als Maschinentyp gespeichert. Entspricht der Typ einem Katalogmodell, erscheinen dessen Zubehörvorschläge und das Katalogbild.
Seriennummer Seriennummer der Maschine.
Gruppe Frei vergebbare Gruppierung.
Standort Halle/Werk/Abteilung.
Baujahr Baujahr (oder –).

Maße und Grenzen

Feld Einheit Bedeutung
Trommeldurchmesser (min–max) mm Kleinster und größter Trommeldurchmesser, den der Aufwickler aufnimmt.
Verlegebreite max. mm Größte Verlegebreite; breitere Trommeln passen nicht.
Traglast kg Gesamtgewicht der bestückten Trommel: Trommel plus aufgewickeltes Produkt.
Pinolendurchmesser mm Durchmesser der Pinole. Er wird an die jeweilige Trommel angepasst und entscheidet nicht, ob eine Trommel passt.
Geflechtdurchmesser (min–max) mm Kleinster und größter Produktdurchmesser, den der Aufwickler verarbeitet (eine Nachkommastelle).
Liniengeschwindigkeit (min–max) m/h Geschwindigkeitsbereich des Aufwicklers.

Bauart

Feld Bedeutung
Trommelhub kein Hub, Handhubkurbel, elektrisch, hydraulisch oder motorischer Spindelantrieb (oder –).
Verlegung Uhing, traversierende Trommel oder elektronische Parallelverlegung (oder –).
Zugregelung Ankreuzfelder Flaschenzug, Tänzerarm, Servomotor, Drehmomentsteuerung — mehrere zugleich möglich.
Verlegeart Ankreuzfeld traversierend.
Wickelspannung (min–max) Spannungsbereich in kg.
Verlegeschritt (min–max) Kleinster und größter Verlegeschritt in mm.
Steuerung mechanisch, Display oder SPS mit Touchpanel (oder –).
Zähler Ankreuzfelder Lagenzähler, Betriebsstundenzähler, Produktdatenverwaltung.

Haspel statt Trommel

Feld Bedeutung
Diese Maschine wickelt auf eine Haspel Ankreuzfeld für Aufwickler, die nicht auf eine wechselbare Trommel, sondern auf ihre eigene Haspel wickeln. Die Haspel gehört zum Aufwickler und wird nicht gewechselt.
Haspelvolumen Aufnahmevolumen der Haspel in ccm. Nur bearbeitbar, wenn der Haken gesetzt ist. Begrenzt wird dann über das Haspelvolumen, nicht über den Trommeldurchmesser.

Zubehör

Das Zubehör des Aufwicklers zum Ankreuzen — wie bei den Flechtmaschinen: Vorschläge aus dem Herzog-Katalog (sofern der Maschinentyp einem Katalogmodell entspricht) und eigenes Zubehör über das Feld Zubehör hinzufügen mit Hinzufügen. Gespeichert wird, was angekreuzt ist.

Dokumente

Unterlagen zur Maschine mit den Spalten Kategorie, Datei und Beschreibung. Beim Hinzufügen wählen Sie eine der Kategorien:

  • Bedienungsanleitung
  • Datenblatt
  • Wartung
  • Ersatzteile
  • Sonstiges

Die Schaltflächen darunter sind Dokument hinzufügen, Öffnen und Dokument entfernen.

Speichern

Unten schließen Sie den Dialog mit Aufwickler erstellen ab oder verwerfen ihn mit Abbrechen. Beim Bearbeiten heißt die Schaltfläche Speichern.

Beim Speichern prüft der Dialog:

  • Ohne Namen erscheint Bitte einen Namen eingeben.
  • Ist bei einem der Bereiche (Trommeldurchmesser, Geflechtdurchmesser, Liniengeschwindigkeit, Wickelspannung, Verlegeschritt) der untere Wert größer als der obere, meldet der Dialog „…: der untere Wert ist größer als der obere." — ein verdrehter Bereich würde in der Trommel- und Aufwicklerwahl jeden Vorschlag verhindern.

Die Baureihen

Baureihe Bezeichnung
AW Aufwickler
AWS Aufwickler mit Servoantrieb
AWST Aufwickler mit traversierender Trommel
AWSP Portalaufwickler
AWSA Schwerlastaufwickler
AWH Haspelaufwickler

Welche Angaben geprüft werden

Die Trommel- und Aufwicklerwahl und der Tab Aufwicklung im Flechtauftrag vergleichen Trommel und Produkt mit diesen Angaben des Aufwicklers:

Angabe des Aufwicklers Wird verglichen mit
Trommeldurchmesser (min–max) dem Außendurchmesser der Trommel
Verlegebreite max. der Trommelbreite (sonst der Verlegeweite) der Trommel
Geflechtdurchmesser (min–max) dem Produktdurchmesser
Traglast dem Gewicht von Produkt und leerer Trommel
Haspelvolumen bei Haspelaufwicklern: bestimmt, wie viel Produkt auf die Haspel passt

Fehlt beim Aufwickler der größte Trommeldurchmesser, die Verlegebreite oder die Traglast, lautet das Ergebnis nicht prüfbar statt passt. Die übrigen Felder (z. B. Liniengeschwindigkeit, Wickelspannung, Pinole) sind beschreibend.

So kommt das Ergebnis für einen Aufwickler zustande:

flowchart TD
  T[Trommel] --> M[Trommeldurchmesser<br>und Verlegebreite]
  P[Produkt] --> G[Geflechtdurchmesser]
  T --> L[Traglast:<br>Produkt und leere Trommel]
  P --> L
  M --> F{Eine Grenze<br>überschritten?}
  G --> F
  L --> F
  F -- ja --> X[passt nicht]
  F -- nein --> U{Fehlt eine<br>Angabe?}
  U -- ja --> N[nicht prüfbar]
  U -- nein --> OK[passt]
