Herzog-Katalog

Referenz — Der Herzog-Katalog im Programm: Maschinen, Spulen und Trommeln von Herzog ansehen, als eigene Maschine anlegen oder in die Stammdaten übernehmen.

Wofür Sie diesen Bereich nutzen

Der Herzog-Katalog enthält die Modelle von Herzog: Flechtmaschinen, Spulmaschinen, Aufwickler, Abwickler und Gatter, dazu Klöppelspulen mit Artikelnummer sowie Trommeln und Haspeln. Sie sehen sich ein Modell mit seiner Technik an und legen es mit wenigen Klicks als eigene Maschine an — Bild, Stich und Technik kommen aus dem Katalog, Sie wählen nur Abzug, Besetzung und Zubehör und tragen Maschinengruppe, Seriennummer und Namen ein. Spulen und Trommeln übernehmen Sie mit einem Klick in Ihre Stammdaten.

Sie erreichen den Katalog über den Navigationspunkt Katalog direkt unter Maschinenpark. Die Schaltflächen Aus Herzog-Katalog … in den Spulen und Trommeln öffnen ihn gleich im passenden Reiter.

Wer den Katalog sieht

Den Herzog-Katalog gibt es ab Version 2.1.0 in der Vollversion und in der Testversion, nicht in Herzog CAB Designer. Zum Ansehen genügt das Recht Stammdaten anzeigen; zum Anlegen und Übernehmen brauchen Sie Stammdaten bearbeiten. Die Web-App hat denselben Katalog — siehe Herzog-Katalog (Web-App).

Immer der aktuelle Katalog

Mit Kundenkonto holt Herzog CAB den Herzog-Katalog vom Lizenzserver — nach der Anmeldung und beim Öffnen des Katalogs, höchstens alle zehn Minuten, still im Hintergrund — und legt eine Kopie auf dem Rechner ab. So sehen Sie neue Herzog-Modelle, Spulen und Trommeln ohne Programm-Update; kommen neue Daten an, lädt die Katalogseite neu. Ohne Verbindung gilt die zuletzt geholte Kopie; ohne Kopie (erster Start offline, Dongle-Installation) der mit dem Programm gelieferte Katalog.

Der Bildschirm im Überblick

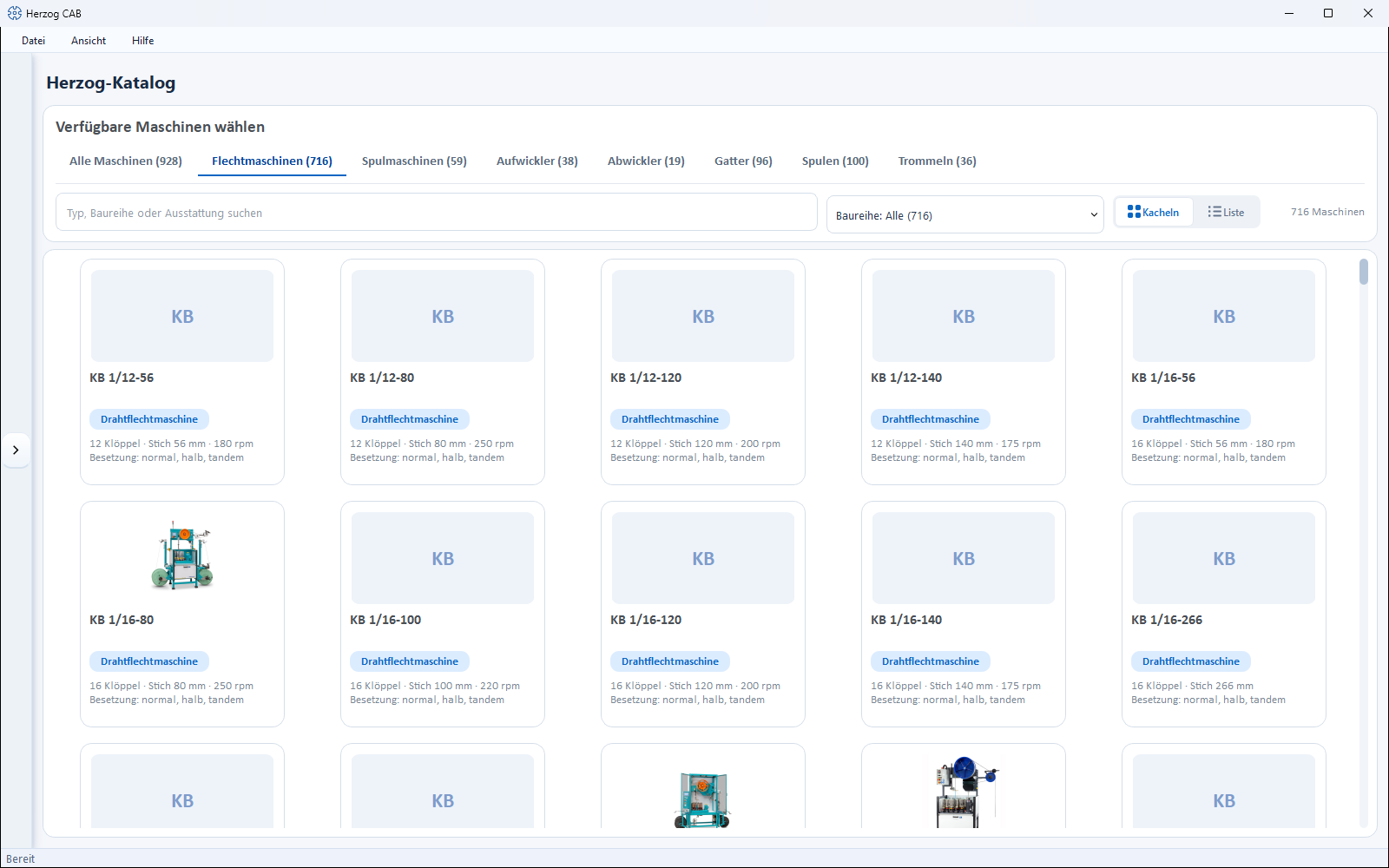

Herzog-Katalog in der Kachelansicht, Reiter Flechtmaschinen, mit Suchfeld, Baureihenfilter und Umschalter Kacheln/Liste

Oben steht die Kopfzeile HERZOG-KATALOG, darunter die Werkzeugleiste mit Überschrift (Verfügbare Maschinen wählen, im Reiter Spulen Klöppelspulen, im Reiter Trommeln Trommeln und Haspeln), den Reitern und der Filterzeile. Den Rest der Seite füllt der Katalog als Kacheln oder Liste.

Element Bedeutung
Reiter Alle Maschinen, Flechtmaschinen, Spulmaschinen, Aufwickler, Abwickler, Gatter, Spulen und Trommeln, je mit der Anzahl der Einträge in Klammern. Der zuletzt gewählte Reiter bleibt gespeichert.
Suchfeld Bei Maschinen Typ, Baureihe oder Ausstattung suchen — gesucht wird auch in den technischen Angaben, z. B. nach einem Klöppeltyp. Bei Spulen und Trommeln Maß, Werkstoff, Klöppel oder Artikelnummer suchen.
Baureihe Grenzt die Liste auf eine Baureihe ein (Baureihe: Alle (…), dann z. B. Aufwickler · AW (…)). Bei Spulen heißt der Filter Werkstoff, bei Trommeln Bauart.
Kacheln / Liste Kacheln mit Bild und Kennzahlen oder eine Liste mit Kennzahlen, nach Spalten sortierbar. In der Liste stehen die Modelle unter einer Gruppenzeile je Baureihe; ein Klick auf die Gruppenzeile klappt sie auf oder zu. Die Wahl bleibt gespeichert.
Trefferzahl Rechts daneben, z. B. „12 von 40 Maschinen".
Kachel / Zeile Ein Klick öffnet die Details des Modells.

Die Bilder lädt der Katalog aus dem Internet; ohne Verbindung sehen Sie Platzhalter. Passt nichts zum Filter, steht dort Keine Maschinentypen für diesen Filter.

Details eines Maschinenmodells

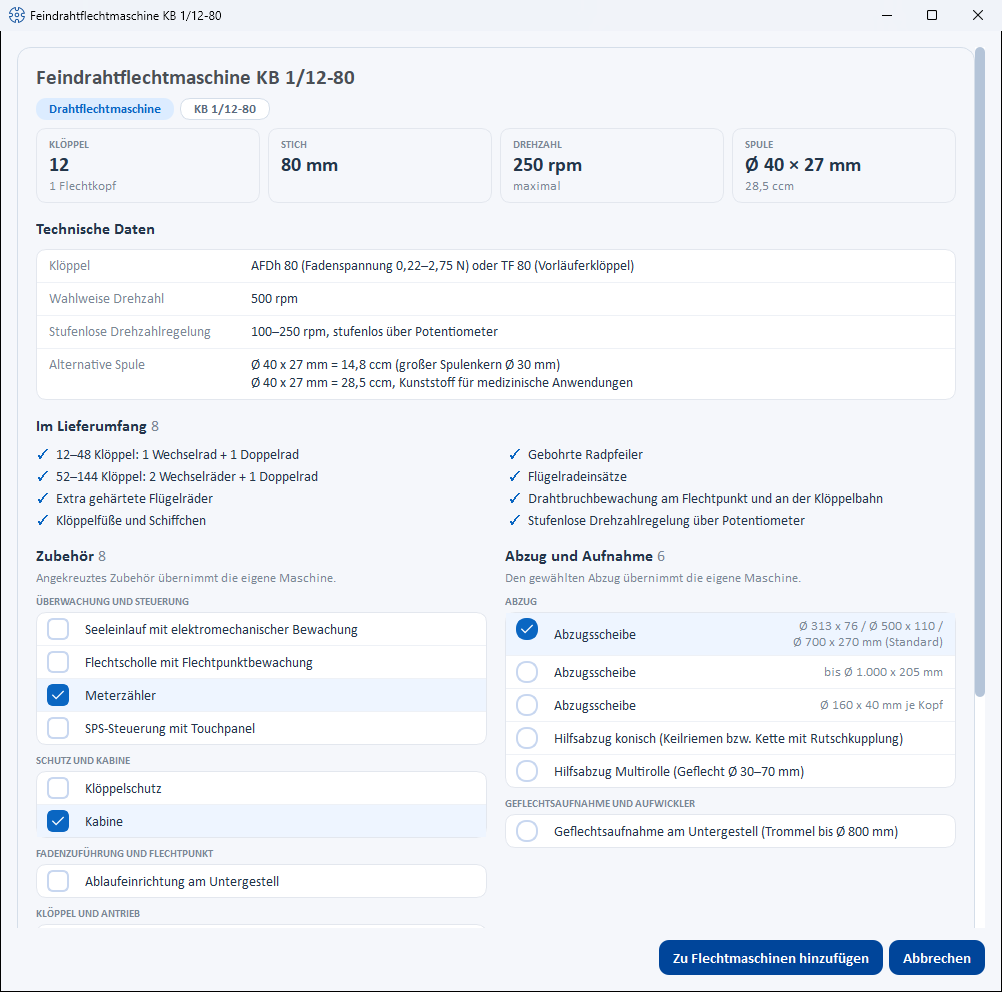

Detailfenster der KB 1/12-80 mit Kennzahlen, technischen Daten, Lieferumfang, Zubehör sowie Abzug und Aufnahme

Das Detailfenster trägt den Namen des Modells und zeigt von oben nach unten:

Bereich Inhalt
Kopf Bild (falls vorhanden), Modellname, Baureihe und Typ, dazu die Kennzahlen je Maschinenart — Flechtmaschine: Klöppel (mit Zahl der Flechtköpfe), Stich, Drehzahl, Spule; Spulmaschine: Spulstellen, Spulengröße, Verlegebreite, Drehzahl (Litzenschlagmaschine: Litzendurchmesser, Schlaglänge, Flügeldrehzahl, Spule); Aufwickler: Trommeldurchmesser bzw. Haspelvolumen und Haspeldurchmesser, Verlegebreite, Traglast, Geflechtdurchmesser; Abwickler: Trommel, Traglast, Trommelhub, Abwickelspannung; Gatter: Ablaufstellen, Abzug, Spule, Fadenspannung. Eine fehlende Traglast steht als offen da.
Technische Daten Die übrigen Angaben des Modells (z. B. Klöppeltyp, Verlegung, Steuerung, Ausführung). Die Besetzung einer Flechtmaschine steht hier nur, wenn es keine Wahl gibt — sonst wählen Sie sie unten beim Anlegen.
Im Lieferumfang Was serienmäßig zur Maschine gehört.
Zubehör Das lieferbare Zubehör, gruppiert (z. B. Überwachung und Steuerung). Hinweis: Angekreuztes Zubehör übernimmt die eigene Maschine.
Abzug und Aufnahme Nur bei Flechtmaschinen: die Abzugs- und Aufnahmevarianten. Genau eine ist gewählt (Auswahlkreis), vorgewählt die erste. Hinweis: Den gewählten Abzug übernimmt die eigene Maschine.
Hinweise Ergänzende Angaben, soweit vorhanden.
Produktseite bei Herzog öffnen Link auf die Produktseite des Modells im Browser (nicht bei allen Modellen).

Als eigene Maschine anlegen

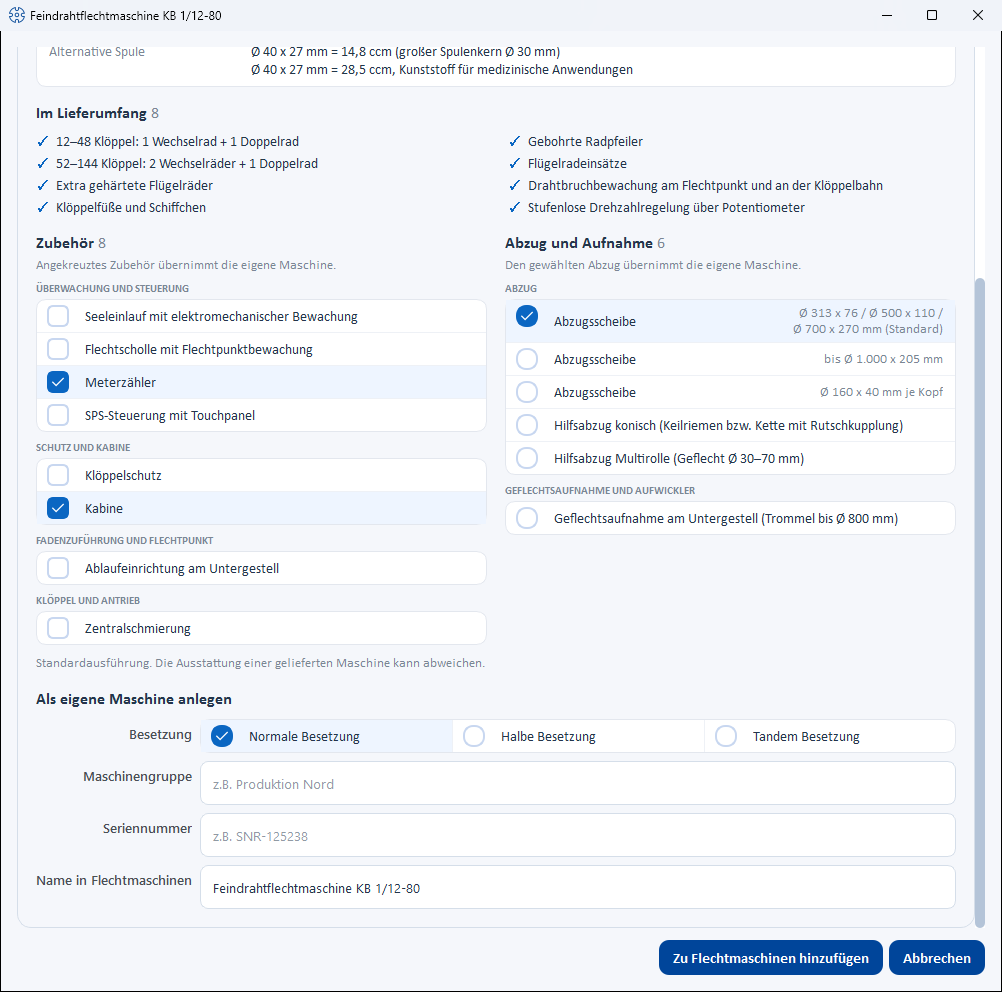

Abschnitt „Als eigene Maschine anlegen“ mit Besetzung, Maschinengruppe, Seriennummer und Name in Flechtmaschinen

Vom Katalogmodell zur eigenen Maschine in den Stammdaten:

flowchart LR
  A[Katalogmodell<br>anklicken] --> B[Details des<br>Modells]
  B --> C[Zubehör ankreuzen,<br>Abzug und Besetzung wählen]
  C --> D[Maschinengruppe,<br>Seriennummer, Name]
  D --> E[Zu … hinzufügen]
  E --> F[Eigene Maschine<br>in den Stammdaten]

Am Ende des Detailfensters tragen Sie ein, was der Katalog nicht wissen kann:

Feld Bedeutung
Besetzung Nur bei Flechtmaschinen mit mehreren Besetzungen: Normale Besetzung, Halbe Besetzung oder Tandem Besetzung nebeneinander zum Anklicken; vorgewählt ist die erste.
Maschinengruppe Frei vergebbare Gruppierung (z. B. Produktion Nord).
Seriennummer Seriennummer Ihrer Maschine.
Name in Flechtmaschinen Der Name der eigenen Maschine, vorbelegt mit dem Katalognamen; leer übernimmt ihn ebenfalls. Bei den anderen Maschinenarten heißt das Feld Name in Spulmaschinen, Name in Aufwicklern, Name in Abwicklern bzw. Name in Gattern.
Spule Nur bei Flechtmaschinen, deren passende Katalogspule noch nicht in Ihren Spulen steht (auch keine Spule mit denselben Maßen): Haken „… in die Spulen übernehmen" mit Artikelnummer und Spulenname, vorangekreuzt.
Schaltfläche Wirkung
Abbrechen Schließt das Fenster, ohne etwas anzulegen.
Zu Flechtmaschinen hinzufügen Legt die Maschine sofort an — ohne weiteren Dialog, mit Technik und Bild aus dem Katalog (bei Flechtmaschinen auch dem Stich), dem angekreuzten Zubehör, dem gewählten Abzug und der gewählten Besetzung, auf Wunsch samt Spule. Bei den anderen Maschinenarten heißt die Schaltfläche Zu Spulmaschinen hinzufügen, Zu Aufwicklern hinzufügen, Zu Abwicklern hinzufügen bzw. Zu Gattern hinzufügen. Eine Meldung bestätigt das Anlegen, z. B. Maschine "…" wurde zu Flechtmaschinen hinzugefügt, Spule "…" zu Spulen.

Später ergänzen

Standort, Baujahr, Abmessungen, Dokumente und alle technischen Werte ändern Sie danach im Dialog der Maschine in den Stammdaten — Flechtmaschinen, Spulmaschinen, Aufwickler, Abwickler oder Gatter. Zubehör und (bei Flechtmaschinen) Abzug lassen sich dort ebenfalls anpassen.

Spulen und Trommeln

In den Reitern Spulen und Trommeln stehen die Klöppelspulen und die Trommeln und Haspeln von Herzog. Ein Klick öffnet die Details:

Bereich Inhalt
Kopf Skizze, Name, Gruppe und — bei Spulen — die Artikelnummer, dazu die Kennzahlen: Spule Flansch-Ø, Wickellänge, Kern-Ø, Spulvolumen; Trommel Außen-Ø, Kern-Ø, Verlegeweite (bei Haspeln Wickellänge), Volumen.
Technische Daten Z. B. Werkstoff, Für Klöppel / Maschine, Stich (Flügelrad-Ø), Maschinenarten, Leergewicht (Spulen) bzw. Für (Trommeln), Ausführung, Artikelnummer.
Zubehör Soweit vorhanden.
Schaltfläche Wirkung
Schließen Schließt das Fenster.
Zu Spulen hinzufügen / Zu Trommeln hinzufügen Übernimmt den Eintrag in Ihre Spulen bzw. Trommeln. Gibt es schon eine Spule mit denselben Maßen, fragt Herzog CAB nach, ob sie trotzdem mit Artikelnummer als eigene Spule angelegt werden soll.

Die Schaltfläche bleibt grau und ein Hinweis sagt warum, wenn

  • der Eintrag schon übernommen ist (Diese Spule steht schon in Ihren Spulen. bzw. Diese Trommel steht schon in Ihren Trommeln.),
  • es eine Haspel ist (Haspeln führt die Trommeldatenbank noch nicht.),
  • dem Artikel Maße fehlen (Für diesen Artikel fehlen die Maße.).

Bild aus dem Katalog für vorhandene Maschinen

Maschinen, die Sie selbst angelegt haben, holen sich ihr Bild ebenfalls aus dem Katalog: Im Bearbeiten-Dialog der Flechtmaschinen, Spulmaschinen, Aufwickler, Abwickler und Gatter erscheint neben Bild hochladen die Schaltfläche Bild aus Katalog übernehmen — solange die Maschine kein eigenes Bild hat und ihr Maschinentyp einem Katalogmodell entspricht. Aus demselben Grund bieten diese Dialoge die Zubehörvorschläge des Katalogmodells und bei Flechtmaschinen dessen Abzüge an.
