Spulen

Referenz — Spulenformate (Abmessungen und Volumen) pflegen und ihren Maschinentypen zuordnen; die Werte fließen in Materiallängen- und Standzeit-Berechnungen ein.

Wofür Sie diesen Bereich nutzen

Im Spulen-Editor pflegen Sie die Spulenformate (Bobbins), die auf Ihren Flechtmaschinen zum Einsatz kommen. Über die Spulenabmessungen ermittelt Herzog CAB anschließend Materiallängen, Standzeiten und Wechselintervalle.

Neu ab Version 2.1.0 — Arbeitsverzeichnisse starten ohne Spulen

Neue Arbeitsverzeichnisse enthalten keine mitgelieferten Spulen mehr. Die Klöppelspulen von Herzog übernehmen Sie mit Aus Herzog-Katalog … (siehe unten); eigene Spulen legen Sie wie bisher mit Neue Spule an. Vorhandene Arbeitsverzeichnisse und ihre Spulen bleiben unverändert.

Der Bildschirm im Überblick

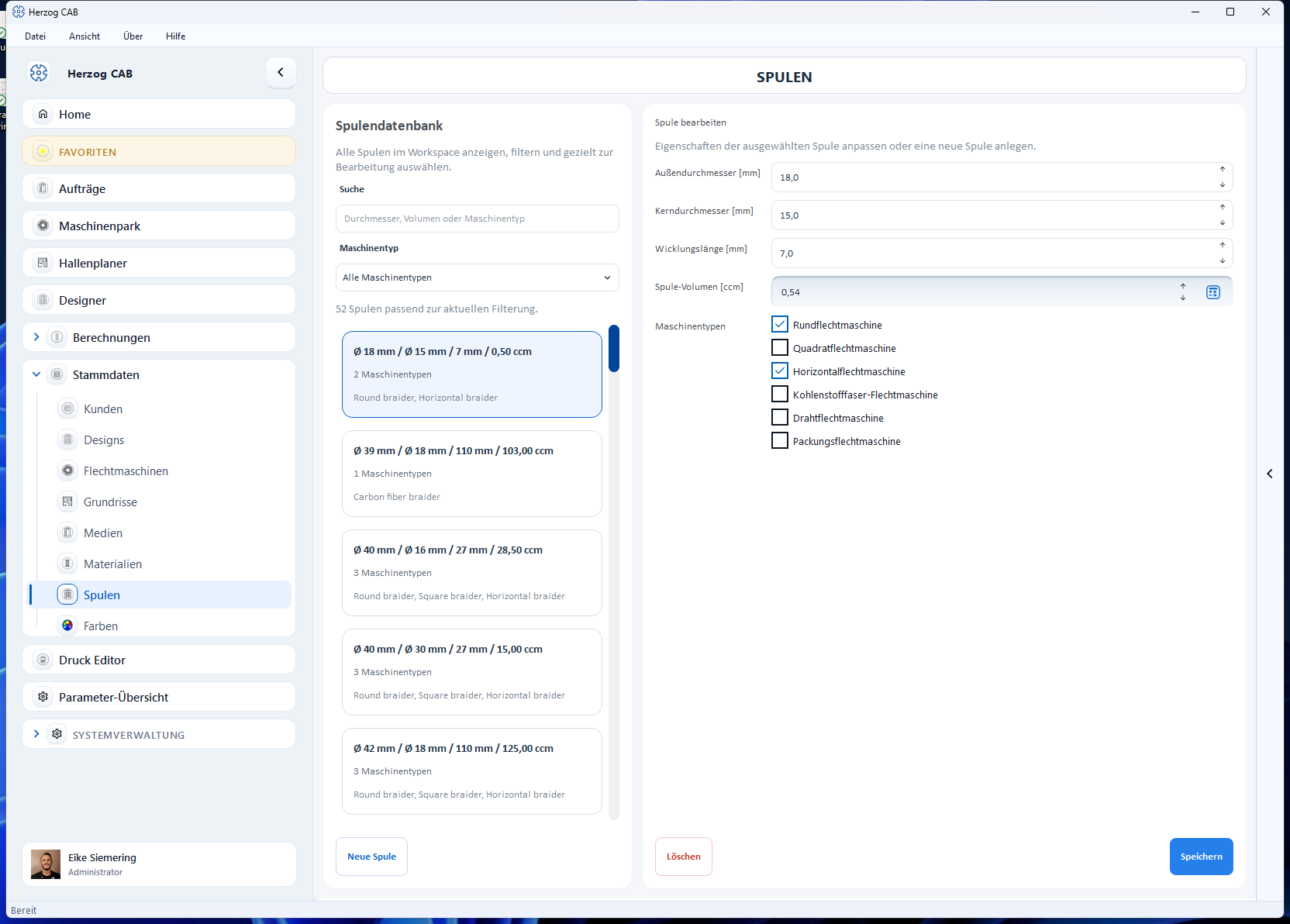

Spulen-Editor: links die Spulendatenbank, rechts der Bearbeitungsbereich.

  • Spulendatenbank (links) – Suchfeld, ein Filter Maschinentyp und die Liste aller Spulen. Jede Karte zeigt Außen-/Kerndurchmesser, Wicklungslänge, Volumen und die zugeordneten Maschinentypen.
  • Spule bearbeiten (rechts) – die Eigenschaften der gewählten Spule.

Bedienelemente im Detail

Suche und Filter

  • Suche – filtert nach Durchmesser, Volumen oder Maschinentyp.
  • Maschinentyp – Auswahlfeld, das die Liste auf Spulen eines bestimmten Maschinentyps einschränkt (Standard: Alle Maschinentypen).

Über der Liste steht, wie viele Spulen zur Filterung passen. Ist die Datenbank leer, steht dort Noch keine Spulen. Übernehmen Sie sie mit "Aus Herzog-Katalog …".

Felder einer Spule

Feld Einheit Beschreibung
Außendurchmesser mm Durchmesser der voll bewickelten Spule.
Kerndurchmesser mm Durchmesser des leeren Spulenkerns.
Wicklungslänge mm Nutzbare Wickelbreite zwischen den Flanschen.
Spule-Volumen ccm Aufnahmevolumen der Spule. Lässt sich aus den drei Maßen automatisch berechnen (Schaltfläche neben dem Feld), bleibt aber manuell überschreibbar.
Maschinentypen – Mehrfachauswahl der Maschinentypen, auf denen die Spule eingesetzt wird. Mindestens ein Typ ist erforderlich.

Die zur Auswahl stehenden Maschinentypen sind:

  • Rundflechtmaschine
  • Quadratflechtmaschine
  • Horizontalflechtmaschine
  • Kohlenstofffaser-Flechtmaschine
  • Drahtflechtmaschine
  • Packungsflechtmaschine

Volumen automatisch berechnen lassen

Tragen Sie Außendurchmesser, Kerndurchmesser und Wicklungslänge ein und nutzen Sie die Berechnen-Schaltfläche am Feld Spule-Volumen. So bleibt das Volumen konsistent zu den Abmessungen. Sobald Sie das Volumen von Hand ändern, wird nicht mehr automatisch nachgerechnet.

Neue Spule, Speichern und Löschen

  • Neue Spule (unten links) – legt eine Spule an. Der Anlege-Dialog Neue Spule in der Datenbank anlegen enthält dieselben Felder.
  • Aus Herzog-Katalog … (daneben) – öffnet den Herzog-Katalog im Reiter Spulen. Dort übernehmen Sie Herzog-Spulen mit Artikelnummer und Maßen per Zu Spulen hinzufügen; die Artikelnummer steht dann vorn im Namen der Spule. Nicht in Herzog CAB Designer.
  • Speichern – sichert die Änderungen an der gewählten Spule.
  • Löschen – entfernt die gewählte Spule (mit Sicherheitsabfrage).

Spule gleich mit der Maschine übernehmen

Legen Sie eine Flechtmaschine aus dem Herzog-Katalog an, bietet der Katalog die passende Spule gleich mit an (Haken „… in die Spulen übernehmen"), solange es in Ihren Spulen noch keine mit diesen Maßen gibt — siehe Herzog-Katalog.

Verwendung in Berechnungen

Spulen werden in folgenden Berechnungen herangezogen:
