Referenz — Der Herzog-Katalog der Web-App: die Maschinenmodelle, Spulen und Trommeln von Herzog ansehen und direkt als eigene Maschine übernehmen

Wofür Sie diesen Bereich nutzen

Der Herzog-Katalog enthält die Modelle von Herzog: Flechtmaschinen, Spulmaschinen, Aufwickler, Abwickler und Gatter sowie Spulen und Trommeln. Sie sehen sich ein Modell mit seinen technischen Daten an und legen es mit wenigen Klicks als eigene Maschine an. Die Technik (Köpfe, Klöppel, Stich, Drehzahl, Wickeltechnik, Trommel- und Gatterdaten) und das Bild kommen aus dem Katalog; Sie wählen nur Zubehör, Abzug und Besetzung und tragen Gruppe, Seriennummer und Namen ein.

Wer den Katalog sieht

Der Herzog-Katalog steht allen Konten mit Maschinen zur Verfügung, in Herzog CAB Designer gibt es ihn nicht. Im Programm finden Sie ihn ab Version 2.1.0 ebenfalls, als eigenen Punkt Katalog unter dem Maschinenpark — siehe Herzog-Katalog (Desktop-App).

Die Übersicht

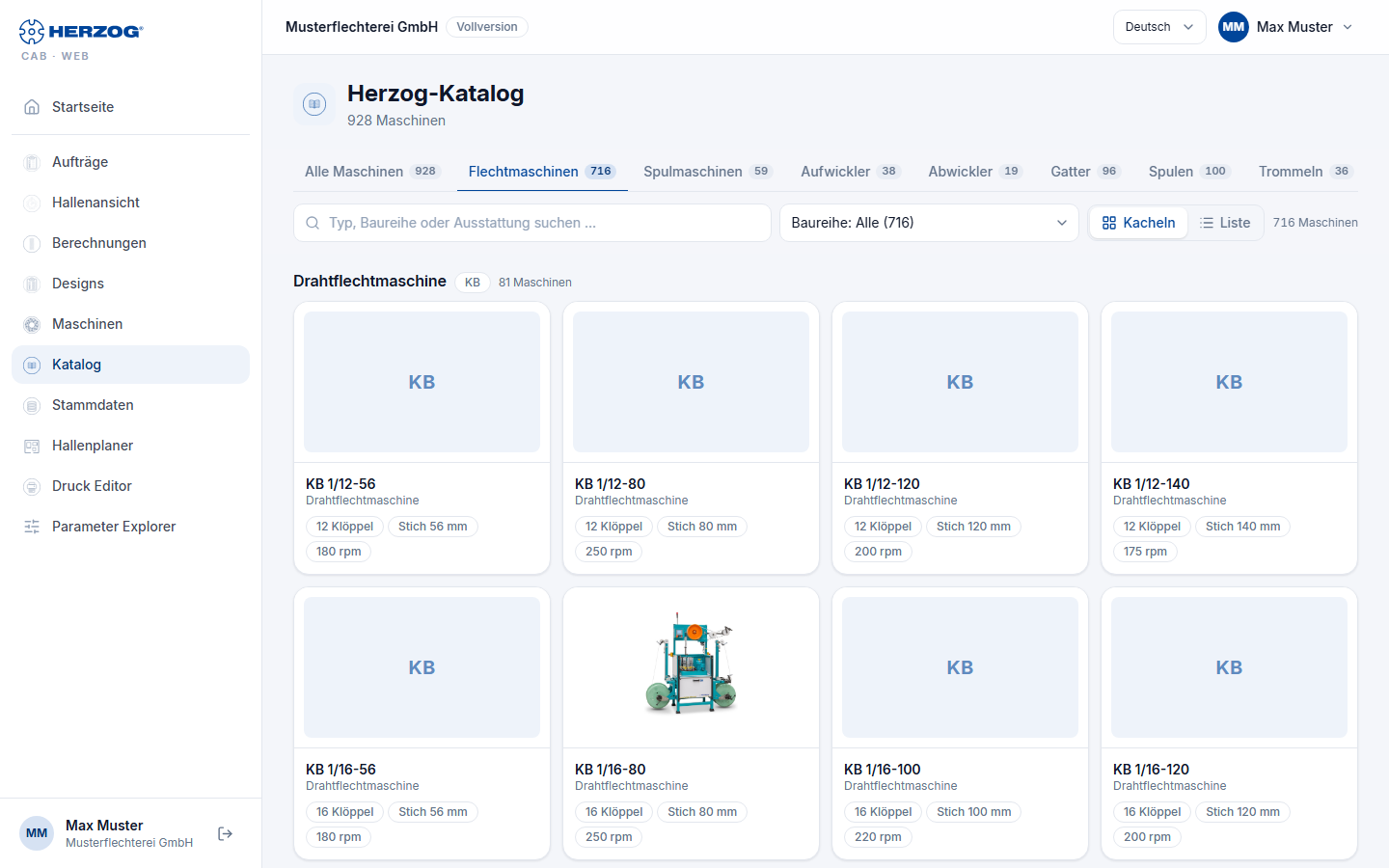

Der Herzog-Katalog in der Kachelansicht, Reiter *Flechtmaschinen*, mit Suchfeld, Baureihenfilter und Umschalter Kacheln/Liste.

Element Bedeutung
Reiter Alle Maschinen, Flechtmaschinen, Spulmaschinen, Aufwickler, Abwickler, Gatter, Spulen und Trommeln, je mit der Anzahl der Einträge.
Suchen Filtert nach Typ, Baureihe oder Ausstattung; bei Spulen und Trommeln nach Maß, Werkstoff, Klöppel oder Artikelnummer.
Baureihe Grenzt die Liste auf eine Baureihe ein (z. B. Drahtflechtmaschine · KB); in Klammern steht die Anzahl.
Kacheln / Liste Karten mit Bild und Kennzahlen oder eine Tabelle, deren Spalten sich per Klick auf die Überschrift sortieren lassen. Die Wahl bleibt gespeichert.
Karte / Zeile Ein Klick öffnet die Details des Modells.

Details eines Maschinenmodells

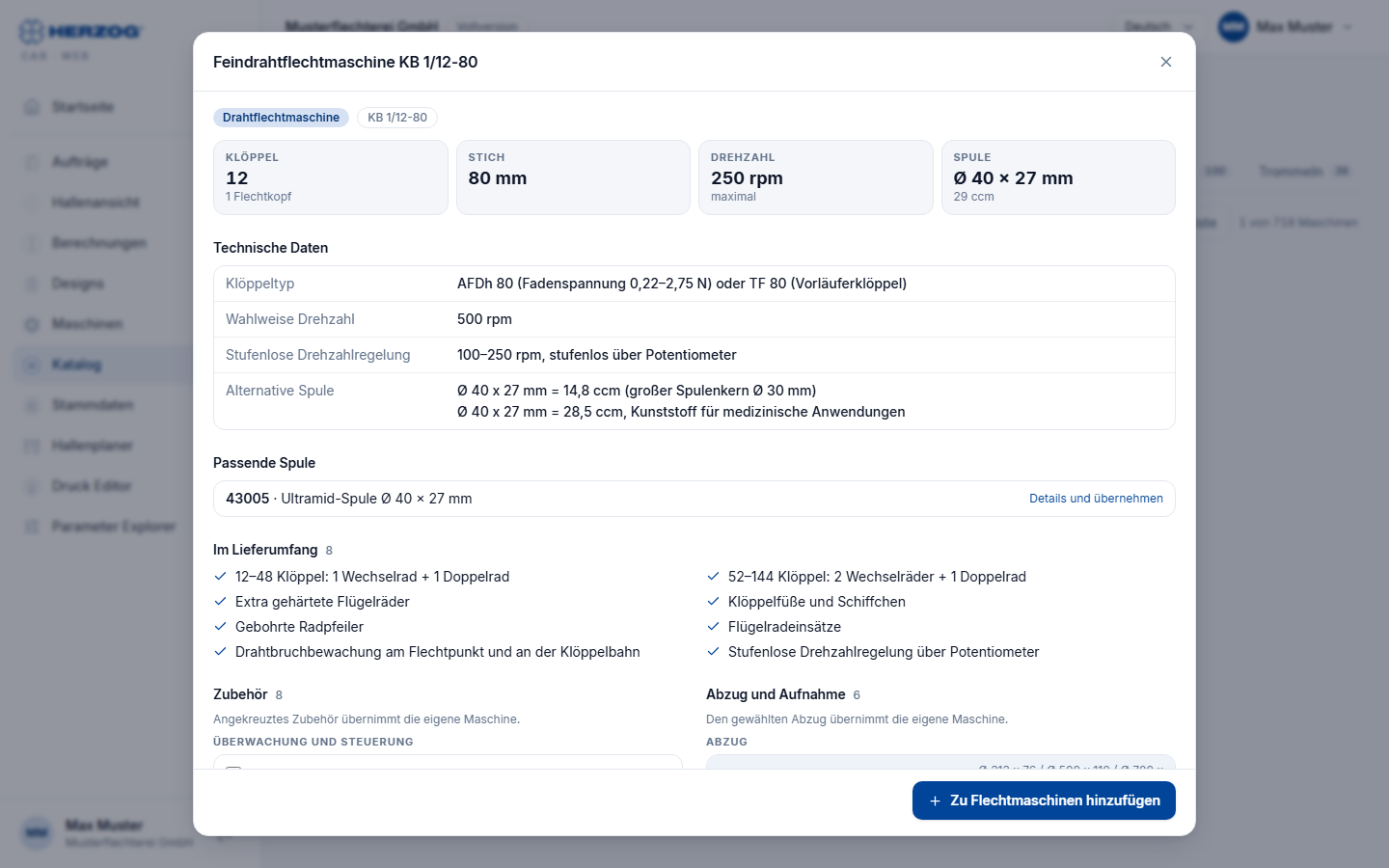

Die Details der Feindrahtflechtmaschine KB 1/12-80: Kennzahlen, Technische Daten, Lieferumfang, darunter Zubehör zum Ankreuzen und Abzug und Aufnahme mit Auswahlkreisen.

Die Details zeigen von oben nach unten:

Bereich Inhalt
Kopf Bild (falls vorhanden), Baureihe, Modellbezeichnung und die Kennzahlen je Maschinenart — Flechtmaschine: Klöppel (mit Zahl der Flechtköpfe), Stich, Drehzahl, Spule; Spulmaschine: Spulstellen, Spulengröße, Verlegebreite, Drehzahl; Aufwickler: Trommeldurchmesser bzw. Haspeldurchmesser und Haspelvolumen, Verlegebreite, Traglast, Geflechtdurchmesser; Abwickler: Trommeldurchmesser, Trommelbreite, Traglast, Materialdurchmesser; Gatter: Ablaufstellen, Ablauf, Spule.
Technische Daten Die übrigen Angaben des Modells (z. B. Klöppeltyp, Verlegung, Steuerung, Ausführung). Die Besetzung einer Flechtmaschine steht hier nur, wenn es keine Wahl gibt — sonst wählen Sie sie unten beim Anlegen.
Passende Spule Nur bei Flechtmaschinen: die Katalogspule mit den Maßen der Maschine. Ein Klick zeigt ihre Details; dort übernehmen Sie sie mit Zu Spulen hinzufügen in Ihre Spulen.
Im Lieferumfang Was serienmäßig zur Maschine gehört.
Zubehör Das lieferbare Zubehör, gruppiert (z. B. Überwachung und Steuerung, Schutz und Kabine). Kreuzen Sie an, was Ihre Maschine hat — angekreuztes Zubehör übernimmt die eigene Maschine. Ein Klick irgendwo auf die Zeile setzt oder entfernt das Häkchen; angekreuzte Zeilen sind hinterlegt.
Abzug und Aufnahme Nur bei Flechtmaschinen: die Abzugs- und Aufnahmevarianten mit ihren Maßen. Genau eine ist gewählt (Auswahlkreis), vorgewählt die erste (Standard). Den gewählten Abzug übernimmt die eigene Maschine.
Hinweise Ergänzende Angaben, z. B. bei Aufwicklern.

Ohne das Recht Stammdaten bearbeiten sind Zubehör und Abzug nur zu sehen, und der Bereich zum Anlegen fehlt.

Als eigene Maschine anlegen

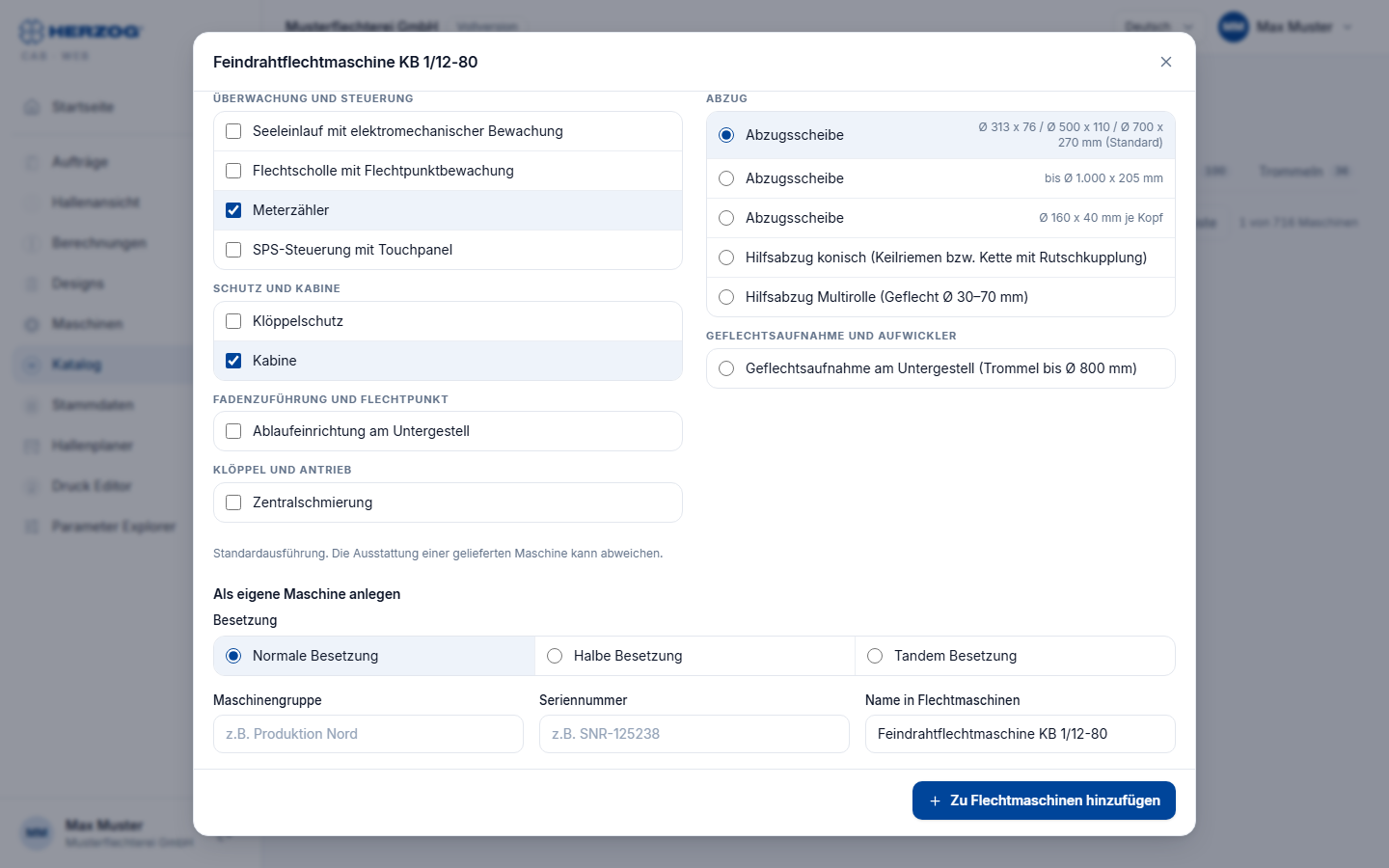

Der untere Teil der Details: Zubehör mit zwei angekreuzten Einträgen, gewählter Abzug, darunter „Als eigene Maschine anlegen" mit Besetzung, Maschinengruppe, Seriennummer und Name; unten rechts **Zu Flechtmaschinen hinzufügen**.

Am Ende der Details tragen Sie nur ein, was der Katalog nicht wissen kann:

Feld Bedeutung
Besetzung Nur bei Flechtmaschinen mit mehreren Besetzungen: Normale Besetzung, Halbe Besetzung oder Tandem Besetzung nebeneinander zum Anklicken. Vorgewählt ist die Besetzung, mit der die Maschine üblicherweise läuft.
Maschinengruppe Frei vergebbare Gruppierung (z. B. Produktion Nord).
Seriennummer Seriennummer Ihrer Maschine.
Name in Flechtmaschinen Der Name im Maschinenpark, vorbelegt mit dem Katalognamen. Bei den anderen Maschinenarten heißt das Feld Name in Spulmaschinen, Name in Aufwicklern, Name in Abwicklern bzw. Name in Gattern.
Schaltfläche Wirkung
Produktseite Öffnet die Produktseite des Modells auf herzog-online.com (nicht bei allen Modellen).
Zu Flechtmaschinen hinzufügen Legt die Maschine sofort im Maschinenpark an — mit der Technik und dem Bild aus dem Katalog, dem angekreuzten Zubehör, dem gewählten Abzug und der gewählten Besetzung. Bei den anderen Maschinenarten heißt die Schaltfläche Zu Spulmaschinen hinzufügen, Zu Aufwicklern hinzufügen, Zu Abwicklern hinzufügen bzw. Zu Gattern hinzufügen. Eine Meldung bestätigt das Anlegen, die Details schließen sich.

Spulen zuordnen

Eine aus dem Katalog angelegte Flechtmaschine hat noch keine Spule. Öffnen Sie sie im Maschinenpark und wählen Sie im Reiter Technik unter Spulen mindestens eine aus — ohne Spule meldet die Maschinenseite beim Speichern Bitte mindestens eine Spule auswählen.

Später ergänzen

Standort, Baujahr, Abmessungen, Dokumente und alle technischen Werte ändern Sie danach auf der Maschinenseite. Zubehör und Abzug lassen sich dort ebenfalls anpassen.

Spulen und Trommeln

In den Reitern Spulen und Trommeln stehen die Spulen und Trommeln von Herzog mit Maßen, Werkstoff und Artikelnummer. Die Details zeigen die technischen Daten; Zu Spulen hinzufügen bzw. Zu Trommeln hinzufügen übernimmt den Eintrag in Ihre Stammdaten. Steht er dort schon, sagt der Dialog das und die Schaltfläche bleibt grau.
