Spulmaschinen

Referenz — Spulmaschinen der Baureihen SP, SPA und HLM anlegen und pflegen: Stammdaten, Wickeltechnik, Abmessungen und Dokumente.

Wofür Sie diesen Bereich nutzen

Unter Stammdaten > Spulmaschinen legen Sie die Spulmaschinen Ihres Werks an. Anders als Flechtmaschinen haben Spulmaschinen keine Klöppel oder Geflechtsart, sondern eine Wickeltechnik (Spulstellen, Drehzahl, Verlegung usw.). Die Stammdaten werden in Spulaufträgen, in den Spulerei-Berechnungen, im Maschinenpark und im Hallenplaner herangezogen.

Neu ab Version 1.4.5

Die Spulmaschinen-Stammdaten sind Teil der Spulmaschinen-Integration. Die Liste ist genauso aufgebaut wie bei den Flechtmaschinen; zum Anlegen und Bearbeiten öffnet sich jedoch ein eigener Dialog mit spulspezifischen Feldern.

Der Bildschirm im Überblick

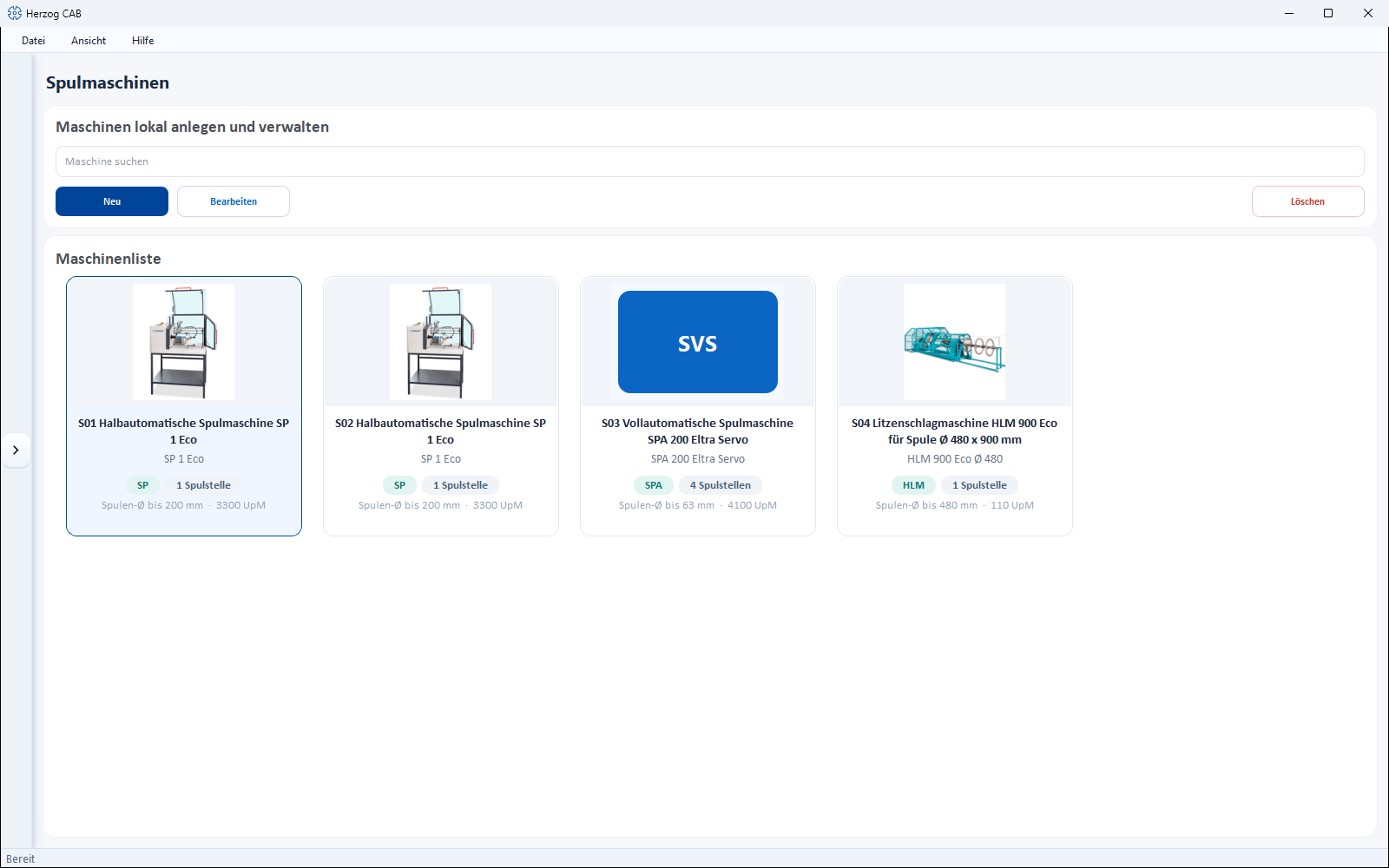

Seite Spulmaschinen mit vier Karten: Baureihe, Spulstellen, Spulen-Durchmesser und Drehzahl

Oben liegt eine Werkzeugleiste, darunter die Maschinenliste als Karten. Jede Karte zeigt Bild, Baureihe und die wichtigsten Angaben: Spulstellen, Spulen-Ø (maximaler Spulendurchmesser) und UpM (maximale Drehzahl).

Werkzeugleiste

Schaltfläche Wirkung
Suche Filtert die Liste.
Neu Öffnet den Dialog Neue Spulmaschine erstellen (siehe unten).
Bearbeiten Öffnet die gewählte Maschine zum Ändern.
Löschen Entfernt die gewählte(n) Maschine(n) mit Sicherheitsabfrage.

Ein Rechtsklick auf eine Karte öffnet ein Kontextmenü mit Öffnen, Bearbeiten, Duplizieren und Löschen.

Der Dialog „Neue Spulmaschine erstellen"

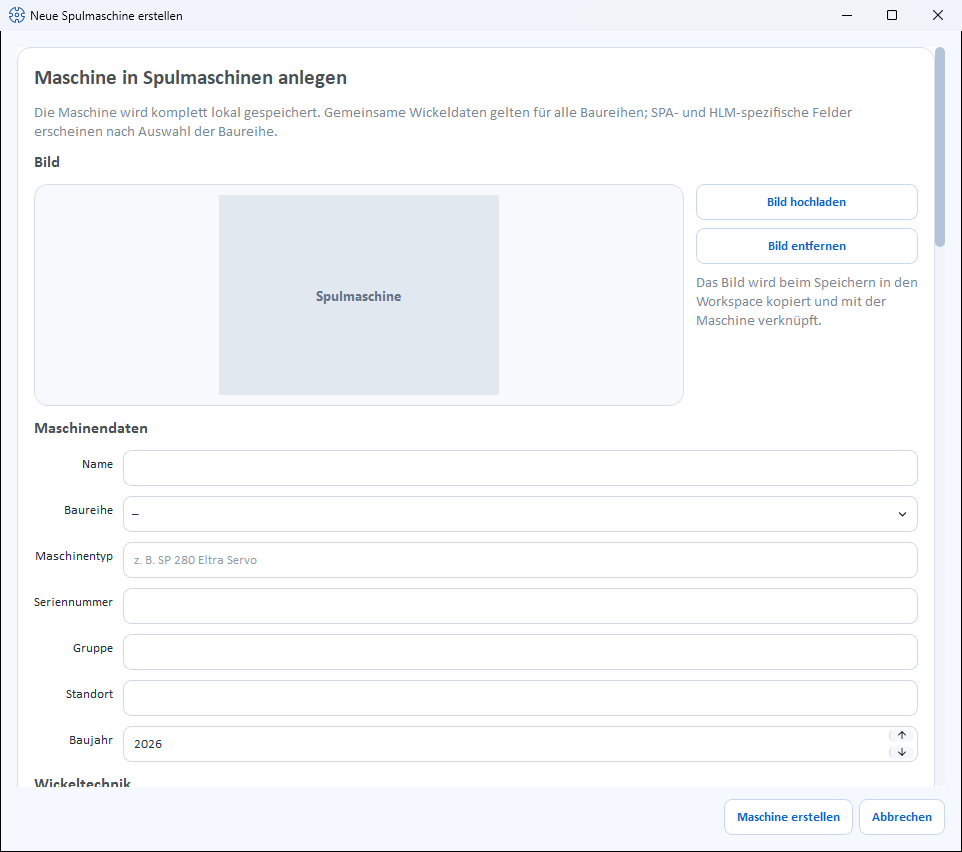

Dialog „Neue Spulmaschine erstellen“ mit Bild und Abschnitt Maschinendaten samt Baureihe

Der Dialog ist von oben nach unten in Abschnitte gegliedert.


  • Bild hochladen – wählt ein Maschinenbild aus der Medienbibliothek.
  • Bild aus Katalog übernehmen – erscheint nur, solange die Maschine kein Bild hat und ihr Maschinentyp einem Modell aus dem Herzog-Katalog entspricht. Lädt das Katalogbild aus dem Internet (ab Version 2.1.0, nicht in Herzog CAB Designer).
  • Bild entfernen – nimmt das Bild wieder weg.

Maschinendaten

Feld Bedeutung
Name Anzeigename der Maschine. Pflichtfeld.
Baureihe SP, SPA oder HLM (Pflichtfeld). Die Baureihe steuert, welche Zusatz­abschnitte erscheinen (siehe unten).
Maschinentyp Typbezeichnung (z. B. „SP 280 Eltra Servo").
Seriennummer Seriennummer der Maschine.
Gruppe Frei vergebbare Gruppierung.
Standort Halle/Werk/Abteilung.
Baujahr Baujahr (oder Nicht gesetzt).

Wickeltechnik

Diese Angaben gelten für alle Baureihen.

Feld Bedeutung
Spulstellen Anzahl der Spulstellen (1–64).
Spulendurchmesser (min–max) Kleinster und größter aufnehmbarer Spulendurchmesser in mm.
Spullänge (min–max) Kleinste und größte Spullänge in mm.
Drehzahl (min–max) Drehzahlbereich in UpM (Umdrehungen pro Minute).
Verlegung Verlegesystem: UHING-Rollringgetriebe (mechanisch), Eltra-Servo (elektronisch) oder Kreuzspindel.
Wickelart Parallelwicklung, Kreuzwicklung oder Präzisionswicklung.
Geschwindigkeitsführung Zwei Ankreuzfelder: Konstante Spindeldrehzahl und/oder Konstante Fadengeschwindigkeit.
Fadenspannung Art der Fadenspannung: Keine, Tellerbremse, Fadenspannungsüberwachung oder Winding Feeder (elektronisch geregelt).
Steuerung Mechanisch oder SPS mit Touchpanel.
Antrieb Standardmotor oder Servomotor mit Absolutwertgeber.
Verlegeschritt (min–max) Kleinster und größter Verlegeschritt in mm.
Verlegebreite max. Maximale Verlegebreite in mm.
Spulengewicht max. Höchstgewicht einer vollen Spule in kg.
Einrichtzeit je Auftrag Rüstzeit in Minuten, die einmal je Spulauftrag anfällt. Vorbelegung für die Spulzeit-Hochrechnung im Spulauftrag; dort je Auftrag übersteuerbar.
Bestückungszeit je Spule Zeit in Minuten für den Spulenwechsel je Spule — bei vollautomatischem Spulenwechsel die Wechselzeit des Automaten. Ebenfalls Vorbelegung für den Spulauftrag.
Zähler Ankreuzfelder Meterzähler, Lagenzähler, Betriebsstundenzähler, Produktdatenbank.
Überwachung Ankreuzfelder Fadenbruchüberwachung, Knotenüberwachung, Leerlaufüberwachung.
Materialien Ankreuzfelder für verarbeitbare Materialien: Garn, Draht, Kohlefaser, Litze, Geflecht.
Passende Spulen Mehrfachauswahl aus der Spulendatenbank.

Automatischer Spulenwechsel (SPA)

Dieser Abschnitt erscheint nur, wenn als Baureihe SPA gewählt ist.

Feld Bedeutung
Spulenwechsel Ankreuzfelder Automatischer Spulenwechsel, Leerspulenmagazin, Vollspulenablage.
Fadenhandling Ankreuzfelder Fadenschneider, Fadenfänger.

Litzenschlag (HLM)

Dieser Abschnitt erscheint nur, wenn als Baureihe HLM gewählt ist.

Feld Bedeutung
Schlaglänge (min–max) Kleinste und größte Schlaglänge in mm.
Litzendurchmesser (min–max) Kleinster und größter Litzendurchmesser in mm.
Schlagrichtung S-Schlag, Z-Schlag oder S- und Z-Schlag.

Zubehör

Das Zubehör der Spulmaschine zum Ankreuzen — wie bei den Flechtmaschinen: Vorschläge aus dem Herzog-Katalog (sofern der Maschinentyp einem Katalogmodell entspricht, gruppiert z. B. nach Überwachung und Steuerung, Spulen und Formate) und eigenes Zubehör über das Feld unter der Liste mit Hinzufügen. Gespeichert wird, was angekreuzt ist.

Abmessungen

Länge, Breite und Höhe in cm. Länge und Breite bestimmen die Grundfläche der Maschine im Hallenplaner.

Dokumente

Wie bei den Flechtmaschinen können Sie Unterlagen ablegen (Spalten Kategorie, Datei, Beschreibung). Beim Hinzufügen wählen Sie eine der Kategorien:

  • Bedienungsanleitung
  • Datenblatt
  • Wartung
  • Ersatzteile
  • Sonstiges

Die Schaltflächen darunter sind Dokument hinzufügen, Öffnen und Dokument entfernen.

Speichern

Unten schließen Sie den Dialog mit Maschine erstellen ab oder verwerfen ihn mit Abbrechen. Beim Bearbeiten heißt die Schaltfläche Speichern. Name und Baureihe müssen ausgefüllt sein.

Die Baureihen

Baureihe Bezeichnung
SP Halbautomatische Spulmaschine
SPA Vollautomatische Spulmaschine (mit automatischem Spulenwechsel)
HLM Litzenschlagmaschine
