Trommeln

Referenz — Trommeln (Maße, Spulvolumen, Leergewicht, Aufnahme) einmal anlegen und in Berechnungen und Aufträgen wiederverwenden.

Wofür Sie diesen Bereich nutzen

Unter Stammdaten > Trommeln pflegen Sie die Trommeln, auf die Ihre Aufwickler das fertige Produkt wickeln. Die Datenbank führt Bauarten, keine einzelnen Trommeln: Eine Trommel mit denselben Maßen legen Sie einmal an, egal wie viele davon im Werk sind. Die Trommeln werden in diesen Bereichen ausgewählt:

Neu ab Version 2.1.0 — Arbeitsverzeichnisse starten ohne Trommeln

Neue Arbeitsverzeichnisse enthalten keine mitgelieferten Trommeln mehr. Die Trommeln und Haspeln von Herzog übernehmen Sie mit Aus Herzog-Katalog …; eigene Trommeln legen Sie daneben an — genau wie bei den Spulen. Vorhandene Arbeitsverzeichnisse bleiben unverändert.

Der Bildschirm im Überblick

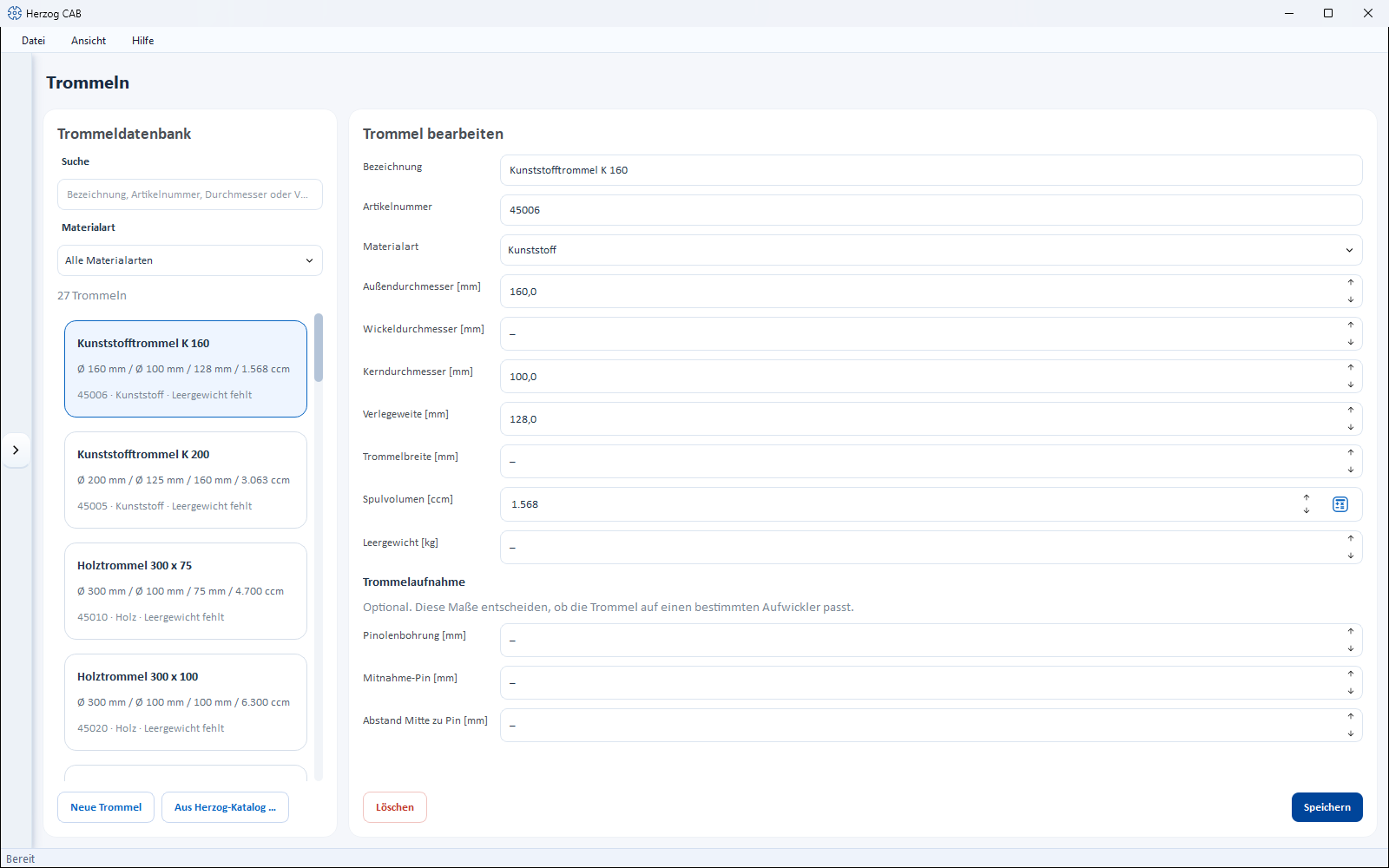

Seite Trommeln: links Trommeldatenbank mit Suche und Materialart, rechts „Trommel bearbeiten“ mit Maßen und Trommelaufnahme

Die Seite ist aufgebaut wie der Spulen-Editor:

  • Trommeldatenbank (links) – Suche, Filter Materialart, die Liste der Trommeln als Karten und darunter die Schaltflächen zum Anlegen.
  • Trommel bearbeiten (rechts) – die Eigenschaften der gewählten Trommel.

Bedienelemente im Detail

Suche und Filter

  • Suche – filtert nach Bezeichnung, Artikelnummer, Durchmesser oder Volumen.
  • Materialart – schränkt die Liste auf Holz, Stahl, Kunststoff oder Sonstiges ein (Standard: Alle Materialarten).

Über der Liste steht, wie viele Trommeln gezeigt werden („12 Trommeln" bzw. „3 von 12 Trommeln"). Ist die Datenbank leer, steht dort Noch keine Trommeln. Übernehmen Sie sie mit "Aus Herzog-Katalog …".

Die Trommel-Karten

Jede Karte zeigt:

  • die Bezeichnung — ohne Bezeichnung die Maßzeile,
  • die Maßzeile Ø Außendurchmesser / Ø Kerndurchmesser / Verlegeweite / Spulvolumen,
  • Artikelnummer, Materialart und das Leergewicht („… kg leer") — fehlt es, steht dort Leergewicht fehlt.

Neue Trommel und Aus Herzog-Katalog …

Schaltfläche Wirkung
Neue Trommel Leert das Formular rechts für eine neue Trommel. Die Schaltfläche Speichern heißt dann Trommel anlegen.
Aus Herzog-Katalog … Öffnet den Herzog-Katalog im Reiter Trommeln. Dort übernehmen Sie Herzog-Trommeln mit ihren Maßen per Zu Trommeln hinzufügen. Nicht in Herzog CAB Designer.

Was aus dem Katalog kommt

Übernommene Trommeln bringen Bezeichnung, Materialart, Maße und Spulvolumen mit. Das Feld Artikelnummer bleibt leer — es ist für Ihre eigene Nummer gedacht. Das Leergewicht tragen Sie selbst nach; ohne Leergewicht meldet die Trommel- und Aufwicklerwahl die Traglast als nicht prüfbar. Haspeln aus dem Katalog lassen sich nicht übernehmen.

Felder einer Trommel

Feld Einheit Beschreibung
Bezeichnung – Freier Name, z. B. Holztrommel 420 x 250. Leer = die Maßzeile dient als Name.
Artikelnummer – Frei, Ihre eigene Nummer.
Materialart – Holz, Stahl, Kunststoff, Sonstiges oder — keine Angabe —.
Außendurchmesser [mm] mm Durchmesser über die Flansche. Pflichtfeld.
Wickeldurchmesser [mm] mm Durchmesser, bis zu dem tatsächlich gewickelt wird. Leer lassen, wenn bis zur Flanschkante gewickelt wird — dann gilt der Außendurchmesser.
Kerndurchmesser [mm] mm Durchmesser des Trommelkerns. Pflichtfeld; muss kleiner sein als der Wickeldurchmesser.
Verlegeweite [mm] mm Bewickelbare Breite zwischen den Flanschen.
Trommelbreite [mm] mm Breite über alles. Leer lassen, wenn sie der Verlegeweite entspricht.
Spulvolumen [ccm] ccm Aufnahmevolumen der Trommel. Wird aus den Maßen hergeleitet (siehe unten) und bleibt überschreibbar.
Leergewicht [kg] kg Gewicht der leeren Trommel. Zählt zur Traglast des Aufwicklers.

Verlegeweite und Trommelbreite vertreten sich gegenseitig: Ist nur eines der beiden Felder gefüllt, gilt es für beide.

Spulvolumen automatisch herleiten

Solange Sie das Feld Spulvolumen [ccm] nicht selbst ändern, rechnet Herzog CAB es bei jeder Maßänderung neu — aus dem Wickeldurchmesser (sonst dem Außendurchmesser), dem Kerndurchmesser und der Verlegeweite (sonst der Trommelbreite). Haben Sie das Volumen von Hand eingetragen, etwa den Wert aus einem Datenblatt, bleibt es stehen. Die Rechen-Schaltfläche am Feld schaltet die Herleitung wieder ein.

Abschnitt „Trommelaufnahme"

Optionale Maße der Aufnahme am Aufwickler:

Feld Einheit Beschreibung
Pinolenbohrung [mm] mm Durchmesser der Bohrung für die Pinole.
Mitnahme-Pin [mm] mm Durchmesser des Mitnahme-Pins.
Abstand Mitte zu Pin [mm] mm Abstand von der Trommelmitte zum Mitnahme-Pin.

Speichern und Löschen

  • Speichern (bzw. Trommel anlegen) – sichert die Trommel. Fehlen Außendurchmesser, Kerndurchmesser oder Verlegeweite (bzw. Trommelbreite), erscheint Außendurchmesser, Kerndurchmesser und Verlegeweite werden gebraucht.; ist der Kern nicht kleiner als der Wickeldurchmesser, erscheint Der Kerndurchmesser muss kleiner sein als der Wickeldurchmesser.
  • Löschen – entfernt die gewählte Trommel nach der Rückfrage Soll die Trommel "…" gelöscht werden?

Berechtigung erforderlich

Zum Anlegen, Ändern und Löschen brauchen Sie das Recht Stammdaten bearbeiten. Ohne dieses Recht sehen Sie alle Werte, können sie aber nicht ändern; Suche und Filter bleiben bedienbar.
