Gatter

Referenz — Ablaufgatter und Ablaufgestelle anlegen und pflegen: Ablaufstellen, Abzug, Spulenart und -größe, Fadenspannung, Überwachung, Material, Zubehör und Dokumente.

Wofür Sie diesen Bereich nutzen

Unter Stammdaten > Gatter legen Sie die Ablaufgatter und Ablaufgestelle Ihres Werks an. Ein Gatter führt Garne, Monofile, Drähte oder Kernmaterial von seinen Ablaufstellen in eine Spul- oder Flechtmaschine. Im Maschinenpark haben Gatter einen eigenen Filter.

Neu ab Version 2.1.0

Gatter sind eine eigene Maschinenart. Liste und Dialog sind aufgebaut wie bei den Aufwicklern.

Der Bildschirm im Überblick

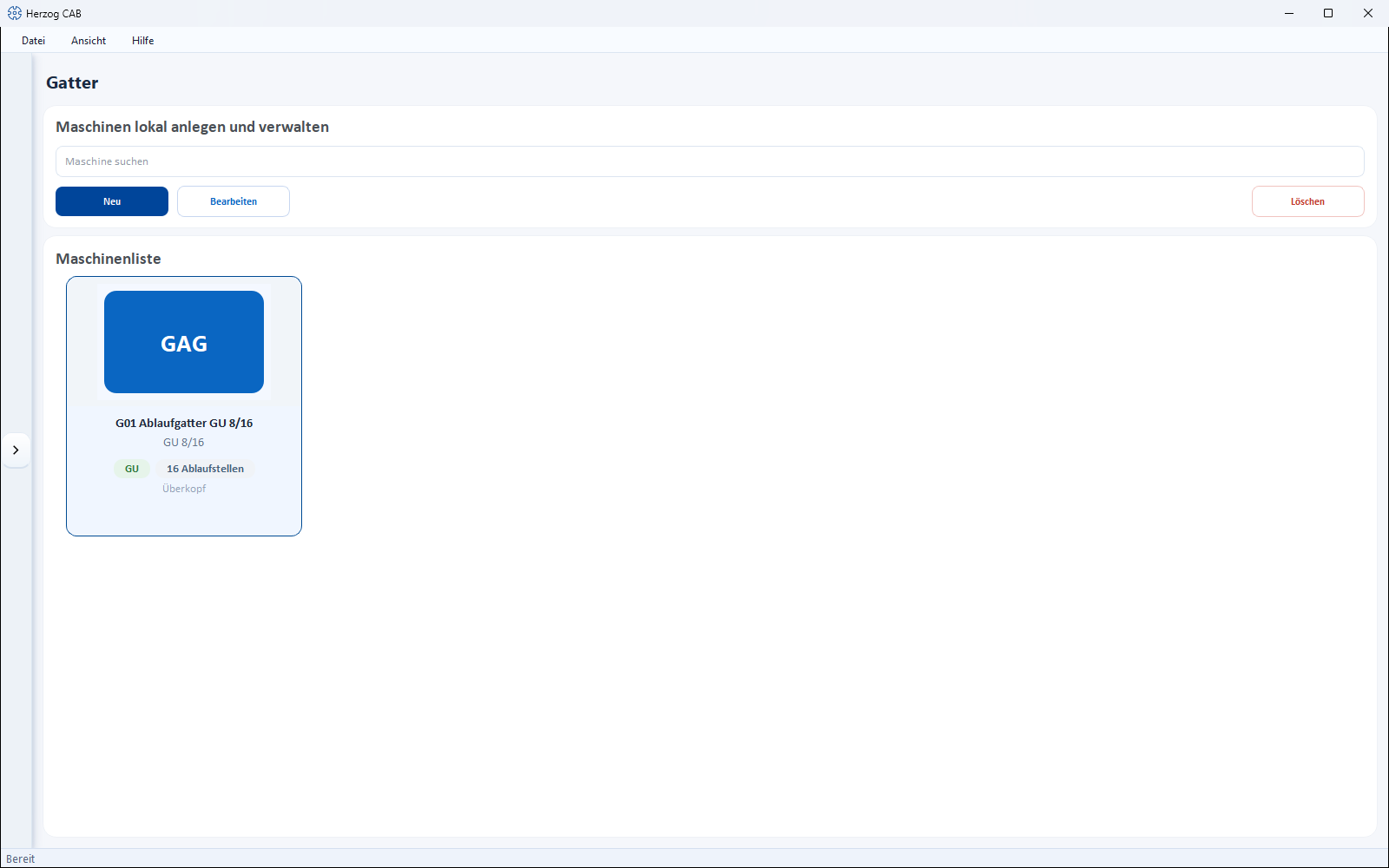

Seite Gatter mit Suchfeld, Schaltflächen und einer Gatter-Karte mit Baureihe und Ablaufstellen

Oben liegt eine Werkzeugleiste, darunter die Maschinenliste als Karten. Jede Karte zeigt Bild, Baureihe (ohne Baureihe Gatter), … Ablaufstellen sowie den Abzug (Überkopf oder rollend) und Spule bis Ø … mm, soweit hinterlegt.

Werkzeugleiste (Maschine suchen, Neu, Bearbeiten, Löschen), Doppelklick und Kontextmenü (Öffnen, Bearbeiten, Duplizieren, Löschen) funktionieren wie bei den Aufwicklern. Herzog-Gatter legen Sie am schnellsten über den Herzog-Katalog an (Reiter Gatter).

Der Dialog „Neues Gatter erstellen"

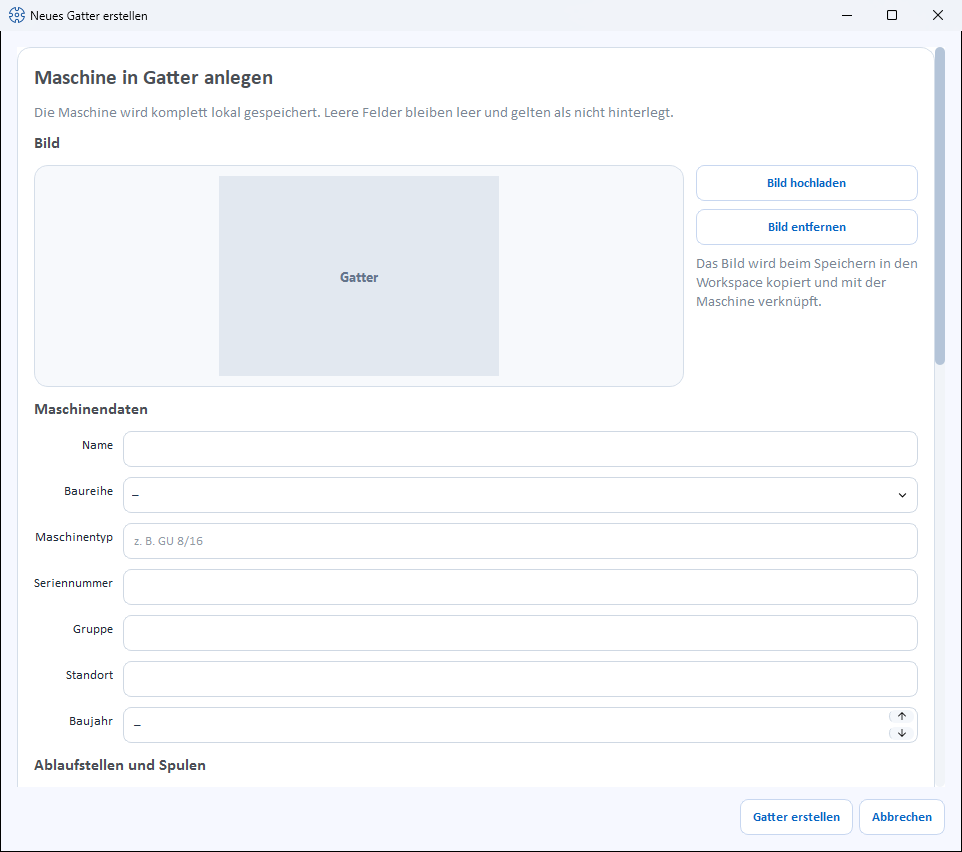

Dialog „Neues Gatter erstellen“ mit Bild und Abschnitt Maschinendaten

Der Dialog ist von oben nach unten in Abschnitte gegliedert. Leere Felder bleiben leer und gelten als nicht hinterlegt.


  • Bild hochladen – wählt ein Maschinenbild aus der Medienbibliothek.
  • Bild aus Katalog übernehmen – erscheint nur, solange das Gatter kein eigenes Bild hat und sein Maschinentyp einem Modell aus dem Herzog-Katalog entspricht (Internetverbindung nötig).
  • Bild entfernen – nimmt das Bild wieder weg.

Maschinendaten

Feld Bedeutung
Name Anzeigename der Maschine. Pflichtfeld.
Baureihe Eine der Baureihen (siehe unten) oder –.
Maschinentyp Typbezeichnung, z. B. GU 8/16. Bleibt das Feld leer, wird die Baureihe als Maschinentyp gespeichert.
Seriennummer Seriennummer der Maschine.
Gruppe Frei vergebbare Gruppierung.
Standort Halle/Werk/Abteilung.
Baujahr Baujahr (oder –).

Ablaufstellen und Spulen

Feld Bedeutung
Ablaufstellen Anzahl der Ablaufstellen insgesamt.
davon aktiv Wie viele Stellen gleichzeitig laufen. Beispiel GU 4/8: 4 Stellen laufen, die übrigen 4 stehen für den schnellen Kopswechsel bereit.
Abzug Überkopf oder rollend (oder –).
Antrieb Ankreuzfeld motorisch angetrieben.
Spulenart Ankreuzfelder Kops, Papphülse, DIN-Trommel, Trommel.
Spulendurchmesser max. Größter Spulendurchmesser in mm.
Spulenlänge max. Größte Spulenlänge in mm.
Spulengewicht max. Größtes Spulengewicht in kg.

Bauart

Feld Bedeutung
Fadenspannung Ankreuzfelder Tellerbremse, Magnumbremse, Bandbremse, Umschlingungsbremse, Krokodilbremse, Magnetbremse, Tänzerarm, berührungslos geregelt.
Überwachung Ankreuzfelder Fadenbruch, Blockade, Stillstand.
Material Ankreuzfelder für verarbeitbare Materialien: Garn, Feinstgarn, Monofil, Draht, Glasfaser, Kohlefaser, Kernmaterial, Zettelfäden, Strickschlauch.

Zubehör und Dokumente

Zubehör zum Ankreuzen (Katalogvorschläge und eigenes Zubehör) und Dokumente (Kategorien Bedienungsanleitung, Datenblatt, Wartung, Ersatzteile, Sonstiges) funktionieren wie bei den Aufwicklern.

Speichern

Unten schließen Sie den Dialog mit Gatter erstellen ab oder verwerfen ihn mit Abbrechen. Beim Bearbeiten heißt die Schaltfläche Speichern. Ohne Namen erscheint Bitte einen Namen eingeben.; sind mehr Stellen aktiv als vorhanden, meldet der Dialog Aktive Ablaufstellen: mehr als Ablaufstellen insgesamt.

Die Baureihen

Baureihe Bezeichnung
GU Überkopf-Ablaufgatter
GR Rollendes Ablaufgatter
GRP Rollendes Ablaufgatter mit pneumatischer Stoppbremse
GRG Rollendes Ablaufgatter, berührungslos geregelt
GM Motorisch angetriebenes Ablaufgatter
GMG Motorisch angetriebenes Ablaufgatter mit Tänzer je Ablaufstelle
GS Ablaufgatter für Strickschläuche
EGA Ablaufgatter für Papphülsen
VG Variationsgatter
AL Ablaufgestell
